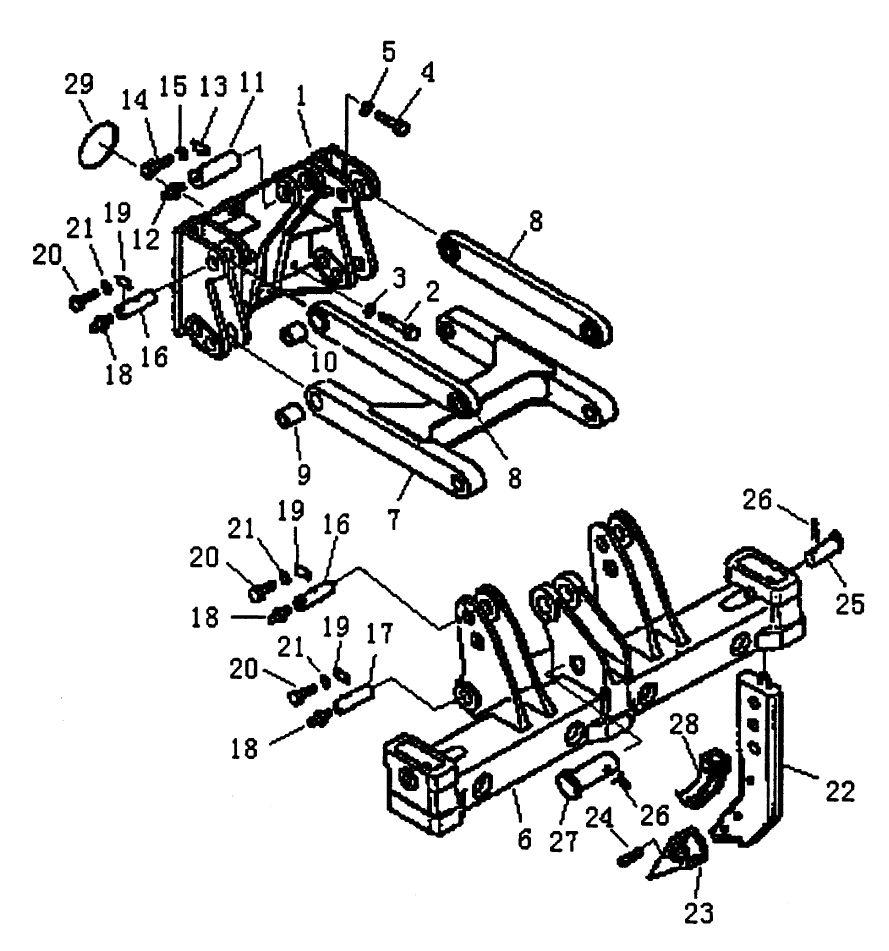

RIPPER SHANK BEAM & LINK

← STRAIGHT TILT FRAME (PD165YS) HYDRAULIC PIPING (HYDRAULIC TANK TO RIPPER CYLINDER) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SUPPORT

Каталожный номер:T24.78.1.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:T24.78.1-12

Комплект:6

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-33380

Комплект:6

Примечание:

№ на схеме:4

Наименование:BOLT M24X75-10.9-Zn

Каталожный номер:GB5782

Комплект:10

Примечание:

№ на схеме:5

Наименование:WASHER 24-300HV

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:6

Наименование:BEAM

Каталожный номер:T24.78.1.4

Комплект:1

Примечание:

№ на схеме:7

Наименование:LINK

Каталожный номер:T24.78.1.5

Комплект:1

Примечание:

№ на схеме:8

Наименование:LINK

Каталожный номер:T24.78.1.2

Комплект:2

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:T24.78.1-7

Комплект:4

Примечание:

№ на схеме:10

Наименование:BUSHING

Каталожный номер:T24.78.1-8

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:T24.78.1-4

Комплект:2

Примечание:

№ на схеме:12

Наименование:FITTING GREASE M10X1

Каталожный номер:GB1152

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLATE, LOCK

Каталожный номер:T24.78.1-2

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M14X30-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:15

Наименование:WASHER, SPRING 14-Zn

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:T24.78.1-9

Комплект:4

Примечание:

№ на схеме:17

Наименование:PIN

Каталожный номер:T24.78.1-6

Комплект:4

Примечание:

№ на схеме:18

Наименование:FITTING GREASE M10X1

Каталожный номер:GB1152

Комплект:8

Примечание:

№ на схеме:19

Наименование:PLATE, LOCK

Каталожный номер:T24.78.1-1

Комплект:8

Примечание:

№ на схеме:20

Наименование:BOLT M12X25-Zn

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:21

Наименование:WASHER,SPRING 12-Zn

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:22

Наименование:SHANK ASS’Y

Каталожный номер:T24.78.1.3

Комплект:3

Примечание:

№ на схеме:23

Наименование:TIP

Каталожный номер:T24.78.1-11

Комплект:3

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:78-25

Комплект:9

Примечание:

№ на схеме:25

Наименование:PIN

Каталожный номер:T24.78.1-3

Комплект:2

Примечание:

№ на схеме:26

Наименование:PIN 12X65

Каталожный номер:GB91

Комплект:3

Примечание:

№ на схеме:27

Наименование:PIN

Каталожный номер:T24.78.1-5

Комплект:1

Примечание:

№ на схеме:28

Наименование:GUARD

Каталожный номер:T24.78.1-10

Комплект:3

Примечание:

№ на схеме:29

Наименование:O-RING 140X3.55

Каталожный номер:GB3452.1

Комплект:1

Примечание:
