HYDRAULIC PIPING (VALVE TO VALVE) (PD165Y-1)

HYDRAULIC PIPING (VALVE TO VALVE) (PD165Y-1)

← HYDRAULIC PIPING (PUMP TO HYDRAULIC TANK) PD165Y-1 HYDRAULIC PIPING (VALVE TO OIL FILTER) (PD165Y-1) →

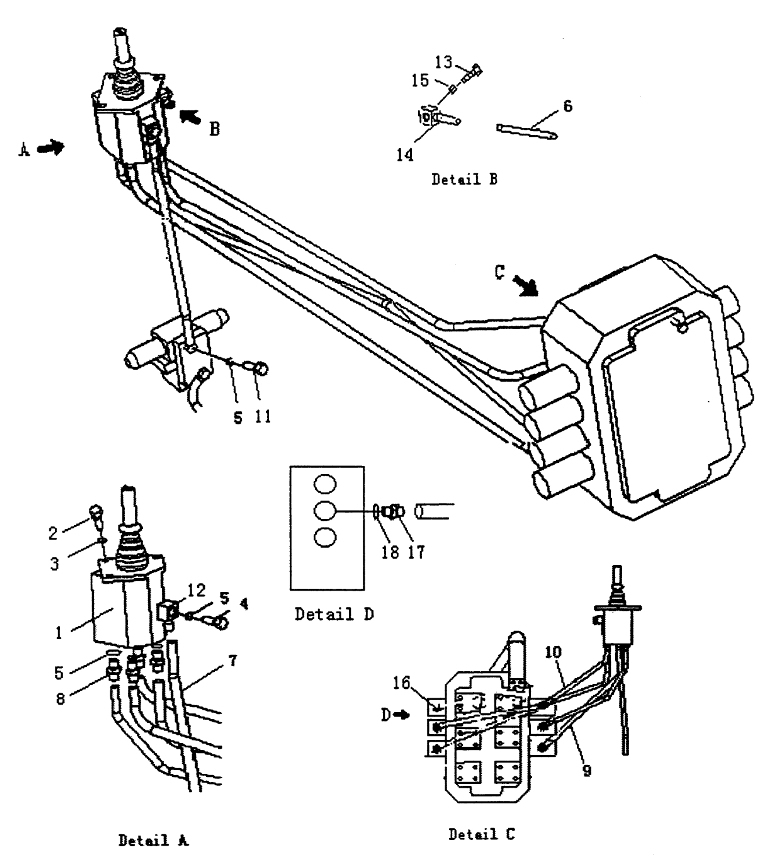

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:VALVE
Каталожный номер:FYX-38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT M8x20
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER 8
Каталожный номер:GB93
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT
Каталожный номер:T24E.60-13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER 12
Каталожный номер:JB982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:20111-14-04X750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HOSE
Каталожный номер:71011-14-04/20111-14-04x10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:END
Каталожный номер:T24E.60-6
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HOSE
Каталожный номер:20111-14-04X750
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:20111-14-04x1000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:BMG-14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:END
Каталожный номер:T24E.60-10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BOLT
Каталожный номер:T24E.60-14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:END
Каталожный номер:T24E.60-9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER 16
Каталожный номер:JB982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PLUG
Каталожный номер:T24E.60-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:END
Каталожный номер:T24E.60-4
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER 14
Каталожный номер:JB982
Комплект:4
Примечание:
