HYDRAULIC PIPING (VALVE TO OIL FILTER) (PD165YS-1)

← HYDRAULIC PIPING (VALVE TO VALVE) (PD165YS-1) HYDRAULIC PIPING (VALVE TO PUMP) (PD165YS-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

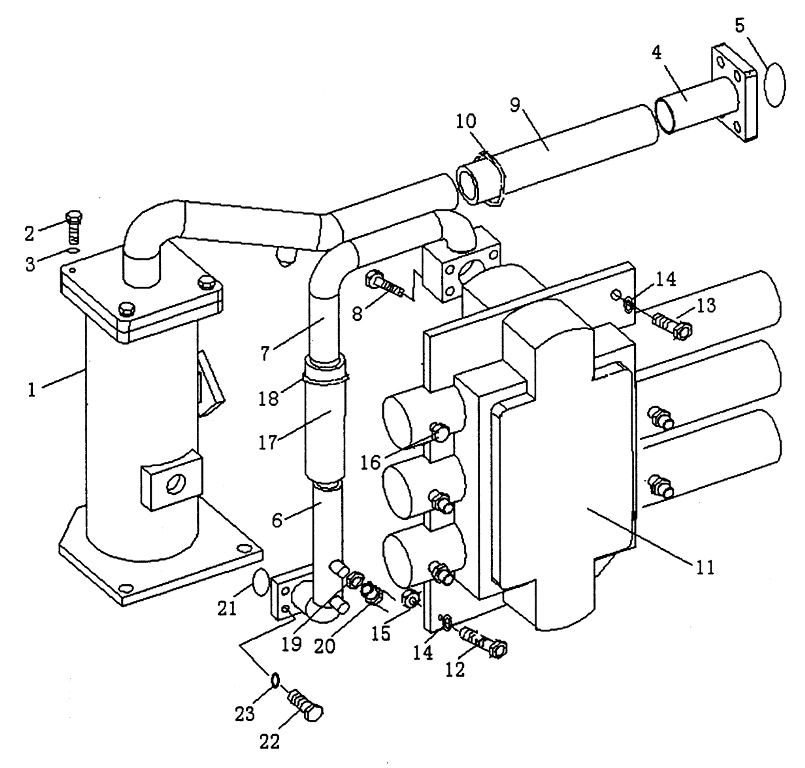

№ на схеме:1

Наименование:OIL FILTER

Каталожный номер:T24E.60.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT М12х30

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:4

Наименование:TUBE

Каталожный номер:T24E.60.9

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:07000-03045

Комплект:1

Примечание:

№ на схеме:6

Наименование:TUBE

Каталожный номер:T24E.60.8

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE

Каталожный номер:T24E.60.14

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT M10X60

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:07260-24132

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLIP 2

Каталожный номер:JB/ZQ3777-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:FLAVE

Каталожный номер:FYZ-20B

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT M12x120

Каталожный номер:GB5782

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M12x45

Каталожный номер:GB5782

Комплект:5

Примечание:

№ на схеме:14

Наименование:WASHER 12-140HV

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:15

Наименование:NUT 12

Каталожный номер:GB6170

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:T24E.60-1

Комплект:2

Примечание:

№ на схеме:17

Наименование:HOSE Ф45хФ32x250

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLIP 2A

Каталожный номер:JB/ZQ3777-86

Комплект:4

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:T24E.60-12

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPLICE

Каталожный номер:T24E.60-11

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:07000-23035

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT М8х30

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:23

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:4

Примечание:
