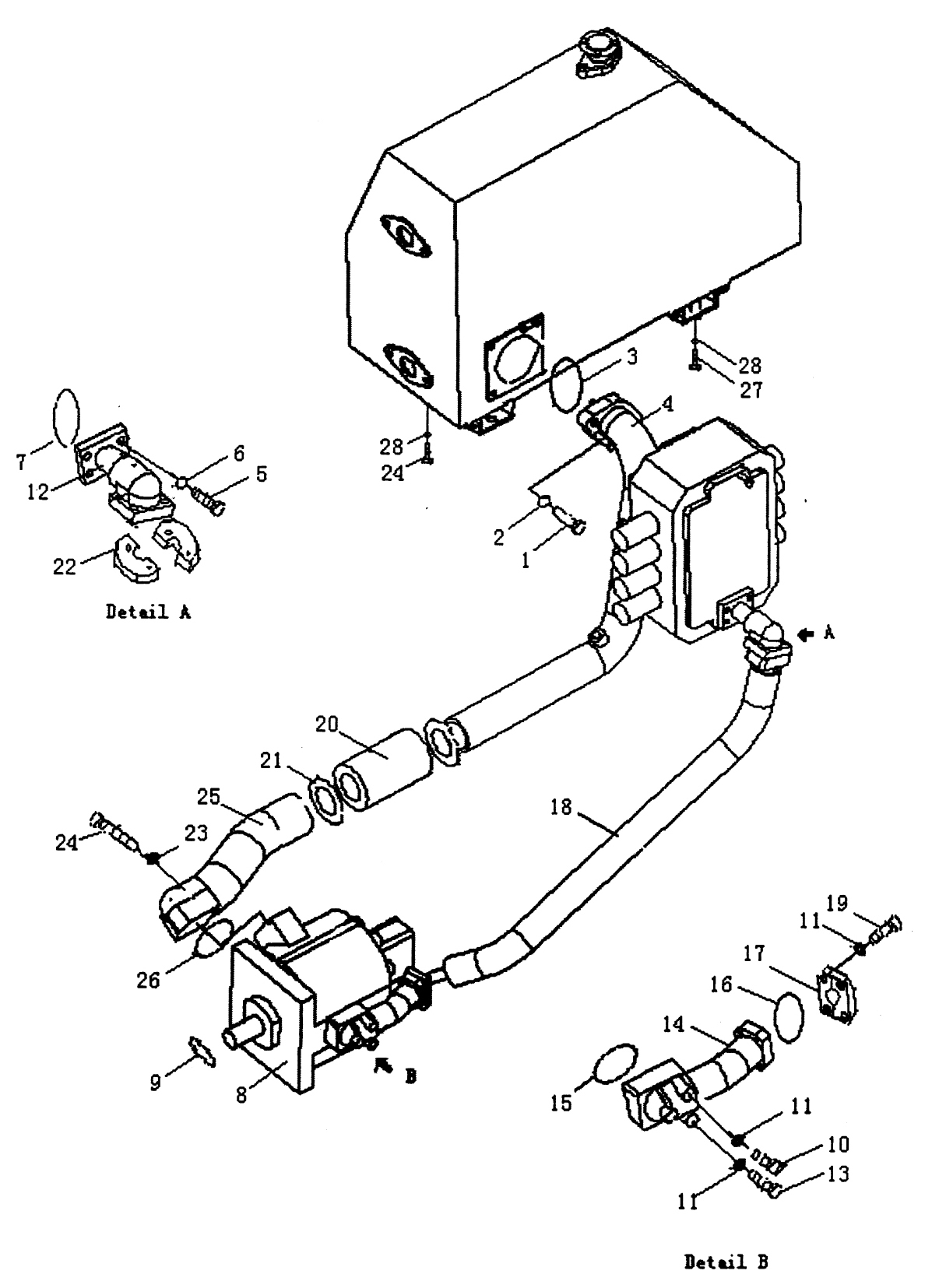

HYDRAULIC PIPING (PUMP TO HYDRAULIC TANK) (PD165YS-1)

← HYDRAULIC PIPING (TANK TO TILT CYLINDER) (PD165YS) HYDRAULIC PIPING (VALVE TO VALVE) (PD165YS-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT M12X55

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:2

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:07000-02100

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE

Каталожный номер:T24E.60.10

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT М10Х40

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:6

Наименование:WASHER 10

Каталожный номер:GB83

Комплект:4

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:07000-23038

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:07000-03085

Комплект:1

Примечание:

№ на схеме:9

Наименование:GEAR PUMP

Каталожный номер:CB-QT112/10

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT М10Х50

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:12

Примечание:

№ на схеме:12

Наименование:TUBE

Каталожный номер:T24E.60.2

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT М10Х60

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:14

Наименование:TUBE

Каталожный номер:T24E.60.12

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:07000-02060

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:07000-02060

Комплект:1

Примечание:

№ на схеме:17

Наименование:FLANGE

Каталожный номер:07371-31255

Комплект:2

Примечание:

№ на схеме:18

Наименование:HOSE

Каталожный номер:T24E.60.5

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT М12Х80

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:20

Наименование:HOSE

Каталожный номер:07260-25825

Комплект:1

Примечание:

№ на схеме:21

Наименование:CLIP ЗХ(64-76)

Каталожный номер:JB/ZQ3777-86

Комплект:4

Примечание:

№ на схеме:22

Наименование:FLANGE

Каталожный номер:07371-31255

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:24

Наименование:BOLT М12Х40

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:25

Наименование:TUBE

Каталожный номер:T26A.20.3

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:07000-02060

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT М14Х45

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER 14-140HV

Каталожный номер:GB97.1

Комплект:5

Примечание:
