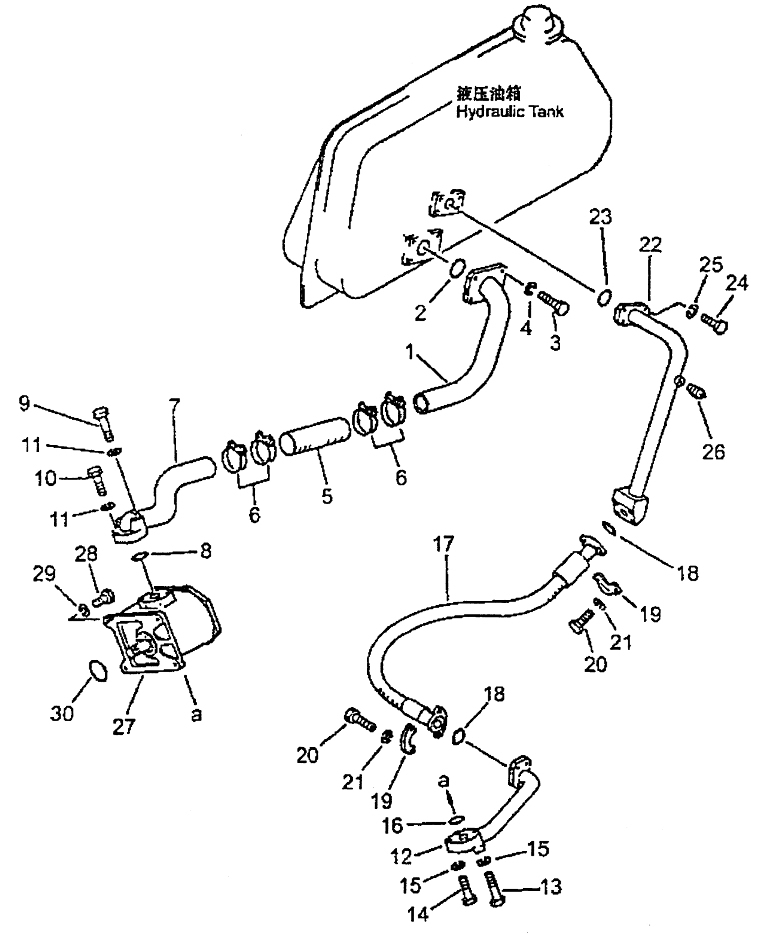

HYDRAULIC PIPING (PUMP TO HYDRAULIC TANK) (PD165YS)

← HYDRAULIC TANK (PD165Y-1) HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (PD165YS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PIPE

Каталожный номер:T26.60.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:07000-02075

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT M12X40

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:07260-25820

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP 3X (64-76)

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:7

Наименование:TUBE

Каталожный номер:T26.60.2

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:07000-02060

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT M12X80

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOLT M12X40

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:11

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:12

Наименование:TUBE

Каталожный номер:T24.60.2

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M10X55

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:14

Наименование:BOLT M10X50

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:07000-03035

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE

Каталожный номер:07118-21208

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:07000-03038

Комплект:2

Примечание:

№ на схеме:19

Наименование:FLANGE

Каталожный номер:07371-31255

Комплект:4

Примечание:

№ на схеме:20

Наименование:BOLT M10X40

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:21

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:22

Наименование:TUBE

Каталожный номер:T24.60.4

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:07000-03048

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT M12X45

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:26

Наименование:PLUG 1/8

Каталожный номер:07042-20108

Комплект:1

Примечание:

№ на схеме:27

Наименование:HYDRAULIC

Каталожный номер:GBJ70-E112R

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M12X45

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:29

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:07000-03085

Комплект:1

Примечание:
