FUEL PIPING (PD165Y-1)

← FUEL TANK PD165Y-1 FUEL TANK PD165YS →

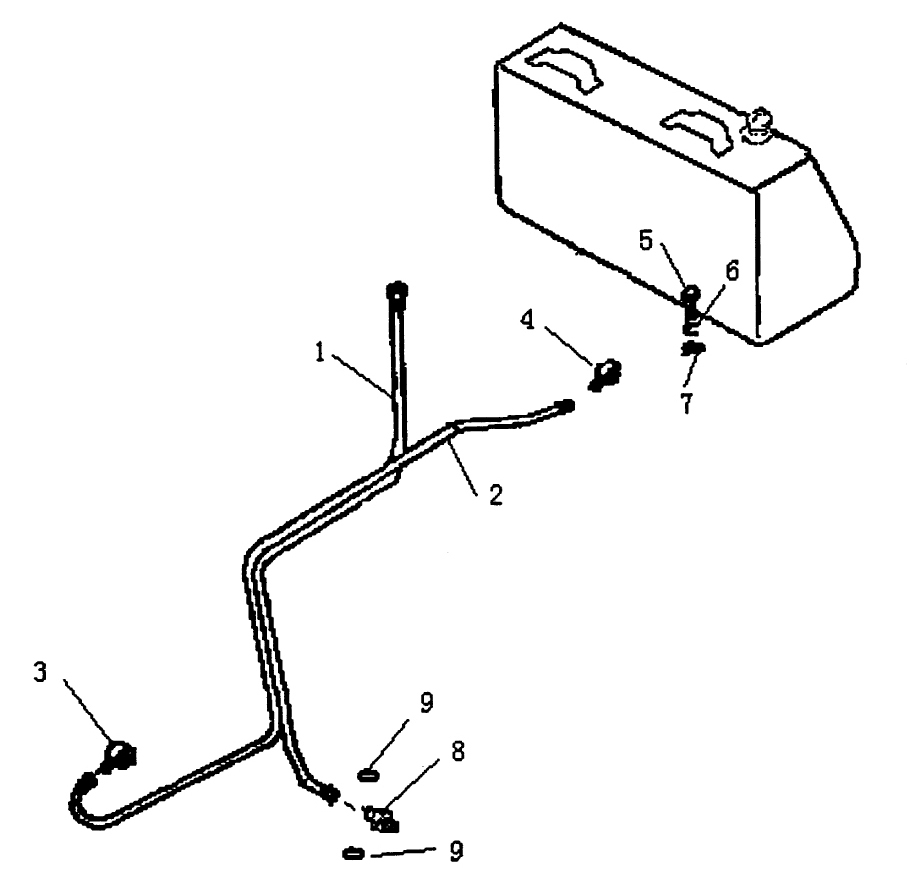

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:NIPPLE

Каталожный номер:T24.04C.1

Комплект:1

Примечание:

№ на схеме:1

Наименование:HOSE

Каталожный номер:T24.04.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:T21.04.3

Комплект:1

Примечание:

№ на схеме:3

Наименование:NIPPLE

Каталожный номер:T24.04C-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:NIPPLE

Каталожный номер:T24.04-4

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M16X45-Zn

Каталожный номер:GB5783

Комплект:5

Примечание:

№ на схеме:6

Наименование:WASHER,SPRING 16

Каталожный номер:GB93

Комплект:5

Примечание:
