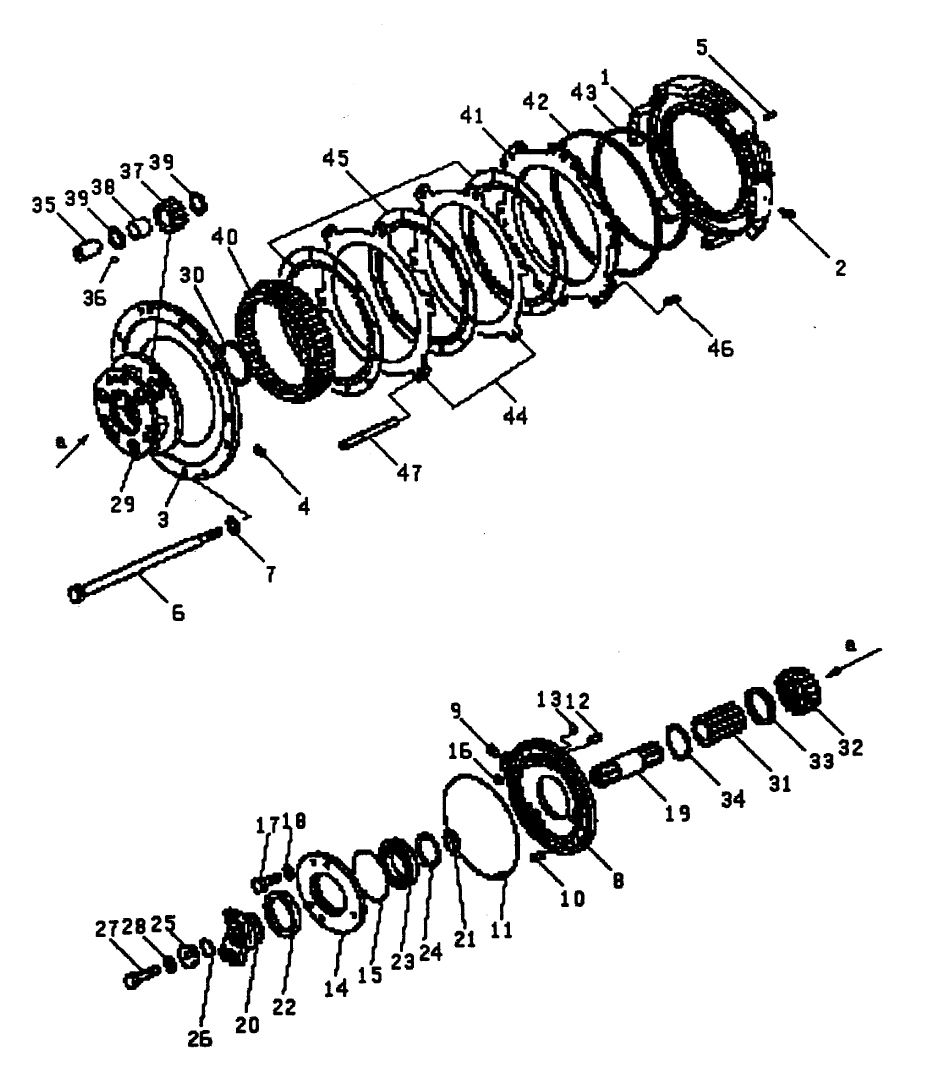

FORWARD CLUTCH

← TRANSMISSION CONTROL LEVER REVERSE CLUTCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING

Каталожный номер:145-15-41171

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG

Каталожный номер:145-14-11320

Комплект:2

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:145-15-41181

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG

Каталожный номер:145-14-11320

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIN,DOWEL

Каталожный номер:04020-01228

Комплект:4

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:144-15-21191

Комплект:9

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:145-14-11570

Комплект:9

Примечание:

№ на схеме:8

Наименование:CAGE

Каталожный номер:145-15-41210

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:07043-00211

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN,DOWEL

Каталожный номер:04020-01024

Комплект:5

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:07000-05285

Комплект:1

Примечание:

№ на схеме:12

Наименование:PIN,DOWEL

Каталожный номер:04020-01638

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-RING

Каталожный номер:07000-72018

Комплект:5

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:145-15-41220

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:07000-02145

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:07000-72018

Комплект:3

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:01010-31450

Комплект:5

Примечание:

№ на схеме:18

Наименование:WASHER SPRING

Каталожный номер:01602-01442

Комплект:5

Примечание:

№ на схеме:19

Наименование:SHAFT

Каталожный номер:145-15-42211

Комплект:1

Примечание:

№ на схеме:20

Наименование:COUPLING

Каталожный номер:144-15-22120

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING SNAP

Каталожный номер:04064-05020

Комплект:1

Примечание:

№ на схеме:22

Наименование:SEAL,OIL

Каталожный номер:07012-10095

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING RALL

Каталожный номер:06000-06016

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING SNAP

Каталожный номер:04064-08025

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOLDER

Каталожный номер:124-15-42190

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:07000-75042

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT

Каталожный номер:01050-31480

Комплект:1

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:01643-31445

Комплект:1

Примечание:

№ на схеме:29

Наименование:CARRIER

Каталожный номер:145-15-42320

Комплект:1

Примечание:

№ на схеме:30

Наименование:RING SEAL

Каталожный номер:145-15-12260

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPLINE

Каталожный номер:145-15-42230

Комплект:1

Примечание:

№ на схеме:32

Наименование:SUN GEAR

Каталожный номер:145-15-42110

Комплект:1

Примечание:

№ на схеме:33

Наименование:BUSHING

Каталожный номер:145-15-42190

Комплект:1

Примечание:

№ на схеме:34

Наименование:RING SNAP

Каталожный номер:04064-07525

Комплект:1

Примечание:

№ на схеме:35

Наименование:SHAFT

Каталожный номер:145-15-42510

Комплект:3

Примечание:

№ на схеме:36

Наименование:BALL

Каталожный номер:04260-00635

Комплект:3

Примечание:

№ на схеме:37

Наименование:GEAR,PLANE-TARY

Каталожный номер:145-15-42460

Комплект:3

Примечание:

№ на схеме:38

Наименование:BEARING NEEDLE

Каталожный номер:09232-03832

Комплект:3

Примечание:

№ на схеме:39

Наименование:WASHER,THRUST

Каталожный номер:144-15-22561

Комплект:6

Примечание:

№ на схеме:40

Наименование:GEAR

Каталожный номер:145-15-42611

Комплект:1

Примечание:

№ на схеме:41

Наименование:PISTON

Каталожный номер:145-15-42740

Комплект:1

Примечание:

№ на схеме:42

Наименование:RING SEAL

Каталожный номер:144-15-22871

Комплект:1

Примечание:

№ на схеме:43

Наименование:RING SEAL

Каталожный номер:145-15-22881

Комплект:1

Примечание:

№ на схеме:44

Наименование:PLATE

Каталожный номер:145-15-42760

Комплект:2

Примечание:

№ на схеме:45

Наименование:DISC

Каталожный номер:154-15-12716

Комплект:3

Примечание:

№ на схеме:46

Наименование:SPRING

Каталожный номер:145-14-12790

Комплект:12

Примечание:

№ на схеме:47

Наименование:PIN

Каталожный номер:144-15-22760

Комплект:6

Примечание:
