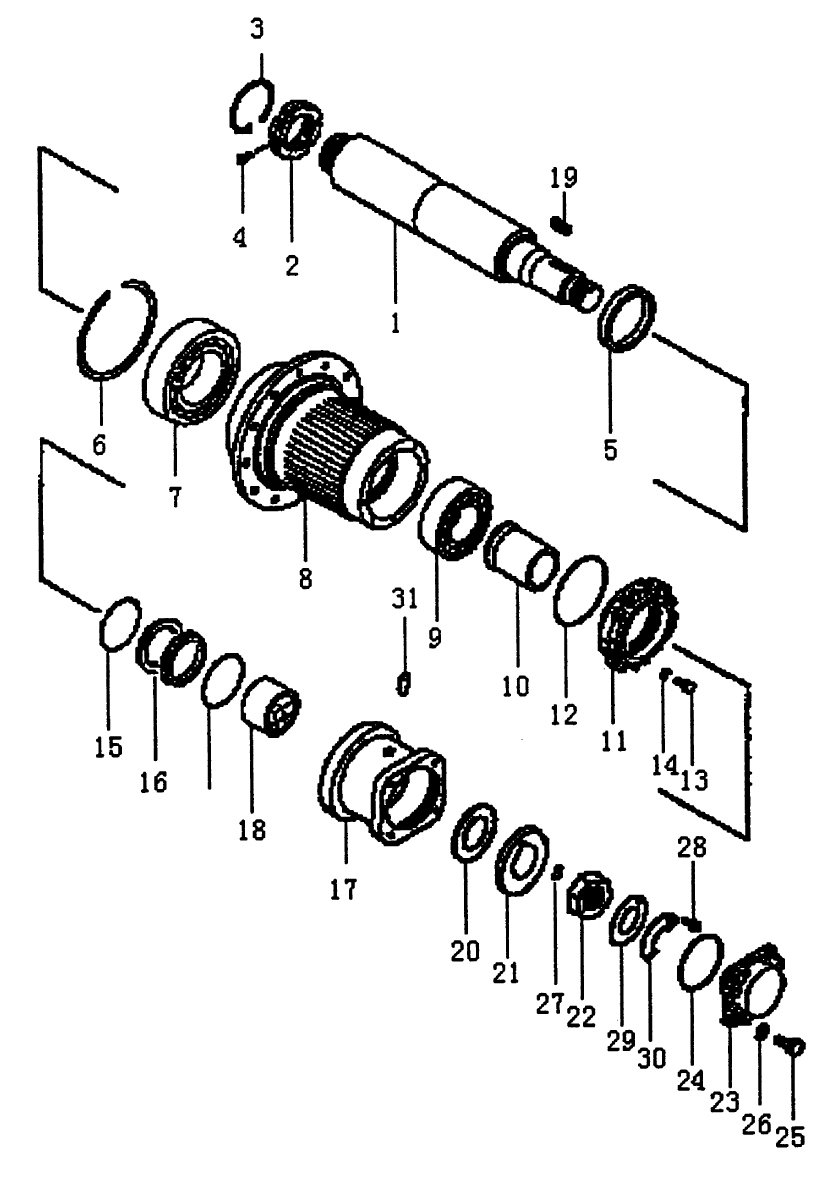

FINAL DRIVE SHAFT AND HUB (PD16Y)

← TRANSMISSION CONTROL VALVE 2 FINAL DRIVE SHAFT AND HUB (PD165S) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT,SPROCKET

Каталожный номер:T24.27-25

Комплект:2

Примечание:

№ на схеме:2

Наименование:NUT

Каталожный номер:27-33

Комплект:2

Примечание:

№ на схеме:3

Наименование:RING SNAP

Каталожный номер:27-34

Комплект:2

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:27-35

Комплект:2

Примечание:

№ на схеме:5

Наименование:COLLAR

Каталожный номер:T20.6-1

Комплект:2

Примечание:

№ на схеме:6

Наименование:RING SNAP

Каталожный номер:T20.6-2

Комплект:2

Примечание:

№ на схеме:7

Наименование:BEARING C4G42582

Каталожный номер:GB283

Комплект:2

Примечание:

№ на схеме:8

Наименование:HUB

Каталожный номер:T24.27-12

Комплект:2

Примечание:

№ на схеме:9

Наименование:BEARING C3G3053220

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:COLLAR

Каталожный номер:T24.27-9

Комплект:2

Примечание:

№ на схеме:11

Наименование:COVER

Каталожный номер:T20.6-9

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-RING 180X5.7

Каталожный номер:GB1235

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT M12X30

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:14

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:T20.6-10

Комплект:4

Примечание:

№ на схеме:16

Наименование:RING SEAL

Каталожный номер:T20.6-11

Комплект:4

Примечание:

№ на схеме:17

Наименование:CAGE

Каталожный номер:T24.27-5

Комплект:2

Примечание:

№ на схеме:18

Наименование:BUSHING

Каталожный номер:T24.27.1

Комплект:2

Примечание:

№ на схеме:19

Наименование:KEY 10X75

Каталожный номер:GB1096

Комплект:2

Примечание:

№ на схеме:20

Наименование:SHIM

Каталожный номер:T24.27-7

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLATE,LOCK

Каталожный номер:T24.27-6

Комплект:2

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:T24.27-15

Комплект:2

Примечание:

№ на схеме:23

Наименование:CAP

Каталожный номер:T24.27-8

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-RING 145X3.1

Каталожный номер:GB1235

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT M20X45

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:26

Наименование:WASHER 20

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:27

Наименование:PIN,DOWEL

Каталожный номер:27-60

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT M10X20

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:T24.27-36

Комплект:2

Примечание:

№ на схеме:30

Наименование:LOCK

Каталожный номер:T24.27-16

Комплект:2

Примечание:

№ на схеме:31

Наименование:PIN D16X28

Каталожный номер:GB119

Комплект:2

Примечание:
