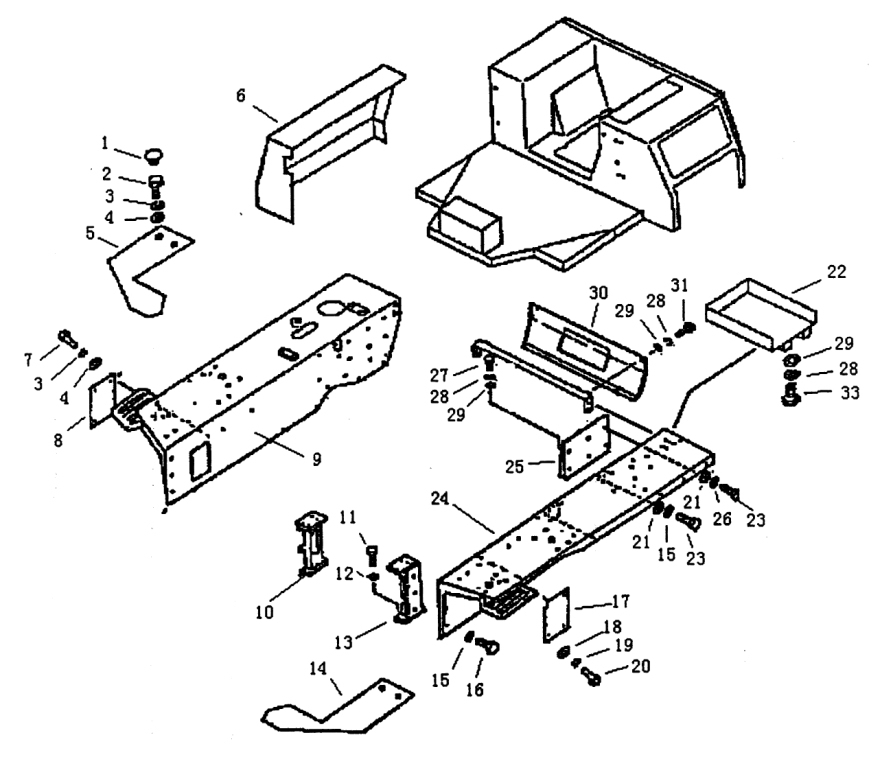

FENDER (PD165YS -1)

← ENGINE HOOD AND GUARD (PD165YS-1) BOX AND FLOOR (PD165YS-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:T24.54-7

Комплект:12

Примечание:

№ на схеме:2

Наименование:BOLT M8x30

Каталожный номер:GB5783

Комплект:12

Примечание:

№ на схеме:3

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:18

Примечание:

№ на схеме:4

Наименование:WASHER 8

Каталожный номер:GB97.1

Комплект:12

Примечание:

№ на схеме:5

Наименование:FLOOR,R.H

Каталожный номер:T24.54.13

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:T24.54.23

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT М8х25

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:T24.54-11

Комплект:1

Примечание:

№ на схеме:9

Наименование:FENDER,R.H

Каталожный номер:T24.54.24

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET,R.H

Каталожный номер:T24.54.29

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT М14х40

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:12

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:13

Наименование:BRACKET,L.H

Каталожный номер:T24.54.28

Комплект:1

Примечание:

№ на схеме:14

Наименование:FLOOR,L.H

Каталожный номер:T24.54.16

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER 16

Каталожный номер:GB97.1

Комплект:20

Примечание:

№ на схеме:16

Наименование:BOLT М16х35

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:17

Наименование:COVER PLATE

Каталожный номер:T24.54-19

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT М10х20

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER 10

Каталожный номер:GB97.1

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:21

Наименование:WASHER 16

Каталожный номер:GB97.1

Комплект:14

Примечание:

№ на схеме:22

Наименование:BRACKT

Каталожный номер:T24.54.21

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT М16х50

Каталожный номер:GB5783

Комплект:14

Примечание:

№ на схеме:24

Наименование:FENDER,R.H

Каталожный номер:T24.54.22

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:T24.54.27

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT М16х5-10. 9

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:27

Наименование:BOLT М12х30

Каталожный номер:GB5783

Комплект:5

Примечание:

№ на схеме:28

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:17

Примечание:

№ на схеме:29

Наименование:WASHER 12

Каталожный номер:GB97.1

Комплект:17

Примечание:

№ на схеме:30

Наименование:COVER REAR

Каталожный номер:T24.54.26

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT M12x25

Каталожный номер:GB5783

Комплект:4

Примечание:
