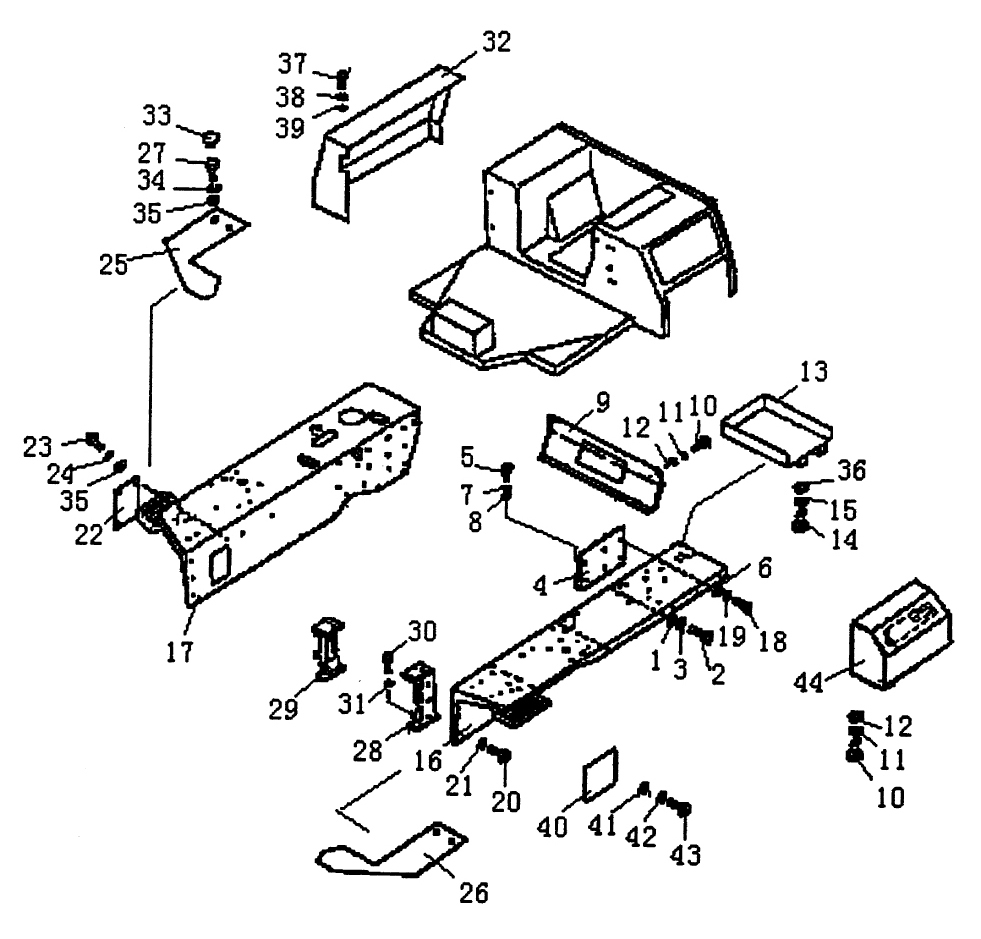

FENDER (PD165YG)

Каталожный номер:GB93

Комплект:14

Примечание:

№ на схеме:2

Наименование:BOLT M16x50

Каталожный номер:GB5783

Комплект:14

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-31645

Комплект:14

Примечание:

№ на схеме:4

Наименование:BRACKET

Каталожный номер:T24.54.27

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT М14х30

Каталожный номер:GB5783

Комплект:5

Примечание:

№ на схеме:6

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:5

Примечание:

№ на схеме:8

Наименование:WASHER 14

Каталожный номер:GB97.1

Комплект:5

Примечание:

№ на схеме:9

Наименование:COVER,REAR

Каталожный номер:T24.54.26

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT М12х25

Каталожный номер:GB5783

Комплект:7

Примечание:

№ на схеме:11

Каталожный номер:GB93

Комплект:7

Примечание:

№ на схеме:12

Каталожный номер:GB97.1

Комплект:7

Примечание:

№ на схеме:13

Наименование:BRACKET

Каталожный номер:T24.54.21

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT М12х25

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:15

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:16

Наименование:FENDER,R.H

Каталожный номер:T24.54.22

Комплект:1

Примечание:

№ на схеме:17

Наименование:FENDER,R.H

Каталожный номер:T24.54.24

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT М16х50

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:19

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:20

Наименование:BOLT М16х40

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:21

Каталожный номер:GB97.1

Комплект:6

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:T24.54-12

Комплект:1

Примечание:

№ на схеме:23

Наименование:BOLT М8х25

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:24

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:25

Наименование:FLOOR,R.H

Каталожный номер:T24.54.13

Комплект:1

Примечание:

№ на схеме:26

Наименование:FLOOR,L.H

Каталожный номер:T24.54.16

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT М8х30

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:28

Наименование:BRACKET,L.H

Каталожный номер:T24.54.28

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRACKET,R.H

Каталожный номер:T24.54.29

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT M14x40

Каталожный номер:GB5782

Комплект:8

Примечание:

№ на схеме:31

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:32

Наименование:COVER

Каталожный номер:T24.54.23

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:T24.54-7

Комплект:12

Примечание:

№ на схеме:34

Наименование:WASHER 8

Каталожный номер:GB93

Комплект:12

Примечание:

№ на схеме:35

Наименование:WASHER 8

Каталожный номер:GB97.1

Комплект:16

Примечание:

№ на схеме:36

Каталожный номер:GB97.1

Комплект:4

Примечание:

№ на схеме:37

Наименование:BOLT М10х35

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:38

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:39

Каталожный номер:GB97.1

Комплект:4

Примечание:

№ на схеме:40

Наименование:COVER PLATE

Каталожный номер:T24.54-19

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:42
