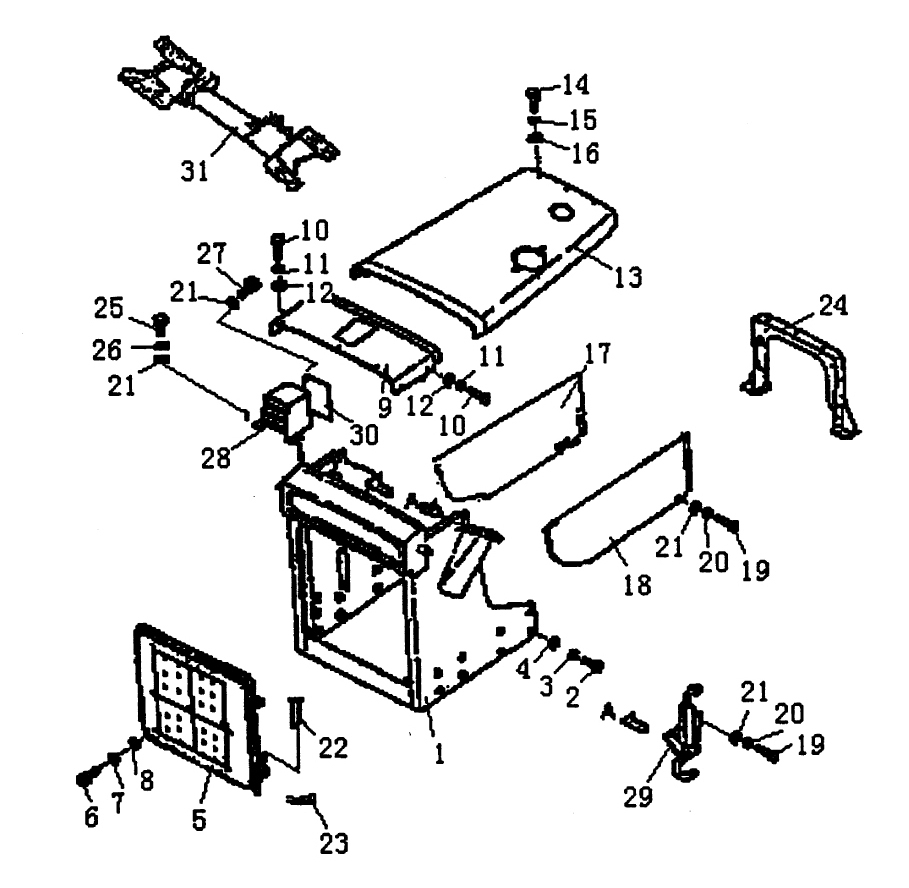

ENGINE HOOD AND GUARD (PD165Y -1)

← EQUALIZER BAR FENDER (PD165Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GUARD

Каталожный номер:T24E.54.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT М20х130-10.9

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-32060

Комплект:16

Примечание:

№ на схеме:4

Наименование:WASHER 20-Zn

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:T24E.54.19

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M16x50

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:7

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:9

Наименование:HOOD

Каталожный номер:T24.54.2

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT М12х30

Каталожный номер:GB5783

Комплект:7

Примечание:

№ на схеме:11

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:7

Примечание:

№ на схеме:12

Наименование:WASHER 12

Каталожный номер:GB97.1

Комплект:7

Примечание:

№ на схеме:13

Наименование:HOOD

Каталожный номер:Т24.54.18С

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOOD

Каталожный номер:Т24.54.18

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOOD

Каталожный номер:T24.54.18В

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT M12x30

Каталожный номер:GB5783

Комплект:9

Примечание:

№ на схеме:15

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:9

Примечание:

№ на схеме:16

Наименование:WASHER 12

Каталожный номер:GB97.1

Комплект:9

Примечание:

№ на схеме:17

Наименование:GUARD,R.H

Каталожный номер:Т24Е.54.28[1]

Комплект:1

Примечание:

№ на схеме:18

Наименование:GUARD,L.H

Каталожный номер:Т41.54.8

Комплект:1

Примечание:

№ на схеме:18

Наименование:GUARD,L.H

Каталожный номер:Т24Е.54.27[1]

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT M10x30-Zn.D

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:20

Наименование:WASHER 10-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:21

Наименование:WASHER 10

Каталожный номер:GB97.1

Комплект:22

Примечание:

№ на схеме:22

Наименование:PIN 22x55

Каталожный номер:GB882

Комплект:2

Примечание:

№ на схеме:23

Наименование:PIN 4x40

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:24

Наименование:SUPPORT

Каталожный номер:Т24.54.4

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT M10x25-Zn.D

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:26

Наименование:WASHER 10-Zn

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:27

Наименование:BOLT M10x20-Zn.D

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:28

Наименование:COVER L.H.

Каталожный номер:T24.54.20

Комплект:1

Примечание:

№ на схеме:28

Наименование:COVER R.H.

Каталожный номер:T24.54.19

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOOK

Каталожный номер:T24.54.3

Комплект:2

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:T24.54-16

Комплект:2

Примечание:

№ на схеме:31

Наименование:CYLINDER SEAT

Каталожный номер:T24.54.17

Комплект:1

Примечание:
