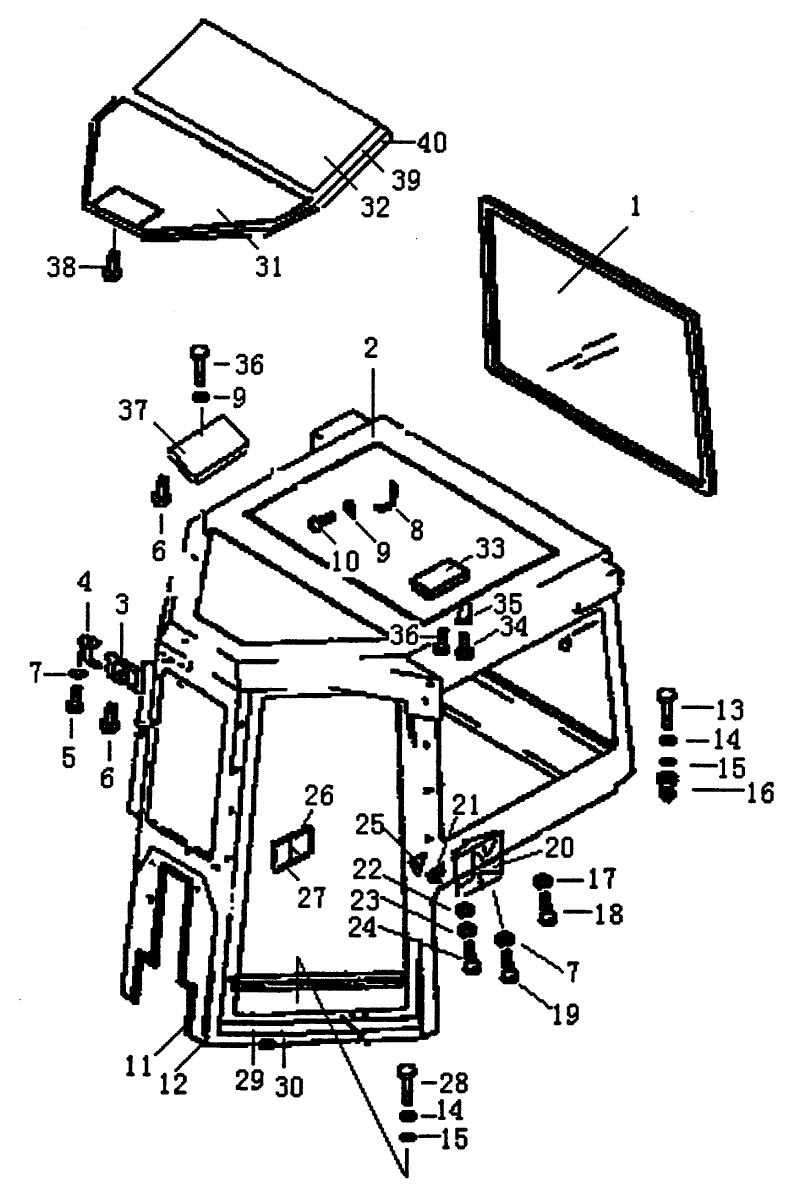

CAB 3

← CAB 2 ROPS FRAME (PD165YG) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WINDOW

Каталожный номер:T24.979.6

Комплект:1

Примечание:

№ на схеме:2

Наименование:CAB

Каталожный номер:T24E.979.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:MIRROR,INNER TS-1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET,MIRROR

Каталожный номер:T21A.979-8

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCREW M6X16-Zn

Каталожный номер:GB818

Комплект:4

Примечание:

№ на схеме:6

Наименование:SCREW M4X16 - Zn

Каталожный номер:GB819

Комплект:7

Примечание:

№ на схеме:7

Наименование:WASHER 6-Zn

Каталожный номер:GB93

Комплект:11

Примечание:

№ на схеме:8

Наименование:POTHOOK

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:9

Наименование:WASHER 4-140HV-Zn

Каталожный номер:GB97.1

Комплект:11

Примечание:

№ на схеме:10

Наименование:SCREW ST4.2

Каталожный номер:GB845

Комплект:7

Примечание:

№ на схеме:11

Наименование:STRIP,WEATHER

Каталожный номер:ST2B.12-14

Комплект:1

Примечание:

№ на схеме:12

Наименование:STRIP,WEATHER FH005

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M14X80 - Zn

Каталожный номер:GB5872

Комплект:6

Примечание:

№ на схеме:14

Наименование:WASHER 14-Zn

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:15

Наименование:WASHER 14-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:16

Наименование:TUBE

Каталожный номер:T21A.979-11

Комплект:6

Примечание:

№ на схеме:17

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:18

Наименование:BOLT M12X1.5X25-Zn

Каталожный номер:GB5873

Комплект:2

Примечание:

№ на схеме:19

Наименование:BOLT M6X16-Zn

Каталожный номер:GB5873

Комплект:1

Примечание:

№ на схеме:20

Наименование:LOCK

Каталожный номер:NBS510

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLEKCTRUM

Каталожный номер:T24E.979-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT M4-Zn

Каталожный номер:GB6170

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER 4-Zn

Каталожный номер:GB93

Комплект:17

Примечание:

№ на схеме:24

Наименование:BOLT M4X10-Zn

Каталожный номер:GB5873

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAT

Каталожный номер:7360654

Комплект:2

Примечание:

№ на схеме:26

Наименование:BRACKET

Каталожный номер:T24E.979.4

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAT

Каталожный номер:T24E.979-3

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT M14X80-Zn

Каталожный номер:GB5872

Комплект:4

Примечание:

№ на схеме:29

Наименование:SEAT

Каталожный номер:T21.979-5[1]

Комплект:1

Примечание:

№ на схеме:30

Наименование:SEAT

Каталожный номер:T21.979-4[1]

Комплект:1

Примечание:

№ на схеме:31

Наименование:OPPER,FRONT

Каталожный номер:T24.979.7

Комплект:1

Примечание:

№ на схеме:32

Наименование:TOPPER,REAT

Каталожный номер:T24.979.8

Комплект:1

Примечание:

№ на схеме:33

Наименование:LINGHT,TOPPER 68-4 (24V)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:SCREW M4X40-Zn

Каталожный номер:GB819

Комплект:2

Примечание:

№ на схеме:35

Наименование:TUBE Ф7X1-28

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:36

Наименование:BOLT M8X1

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:37

Наименование:PLATE,CONTROL

Каталожный номер:T24.979.9

Комплект:1

Примечание:

№ на схеме:38

Наименование:KNOB,ORNAMENTAL

Каталожный номер:ST2B.12-16

Комплект:18

Примечание:

№ на схеме:39

Наименование:SEAT

Каталожный номер:T24A.979-7

Комплект:2

Примечание:

№ на схеме:40

Наименование:SEAT 340 X 340

Каталожный номер:

Комплект:6

Примечание:
