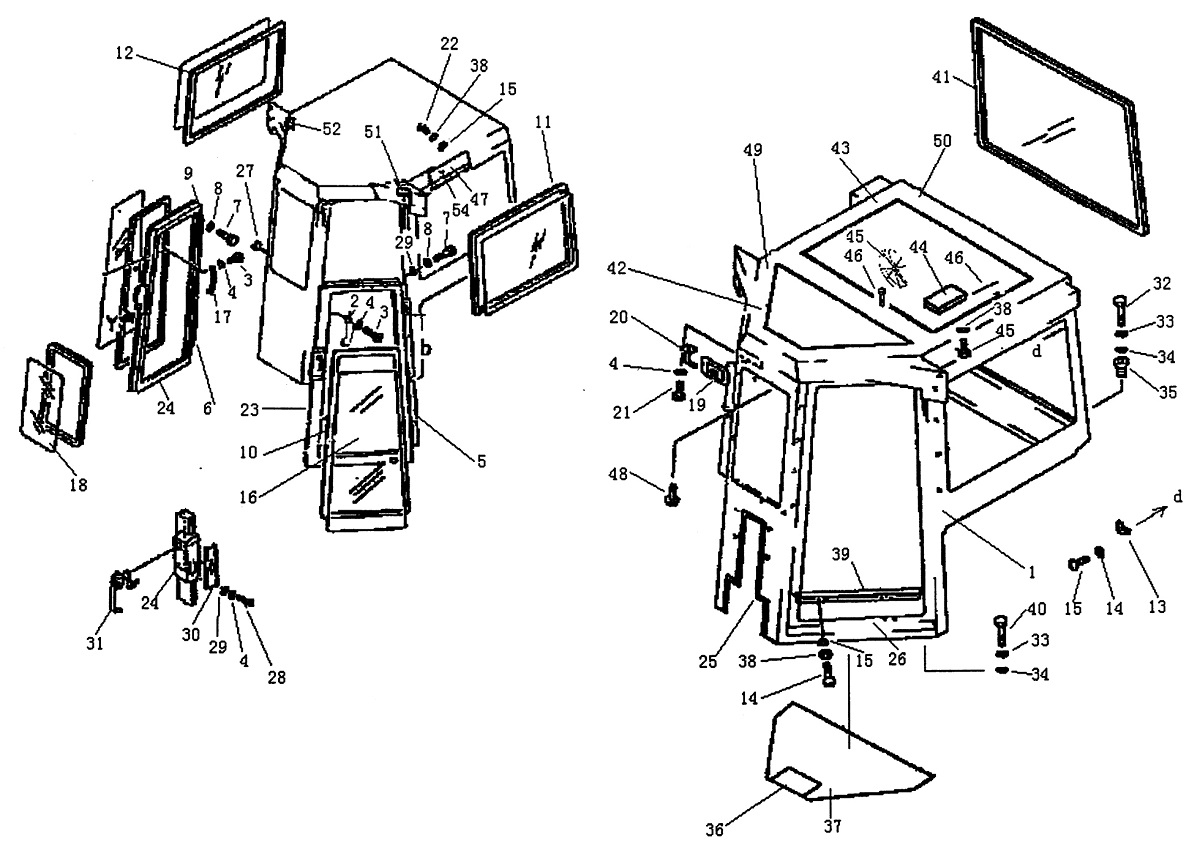

CAB 1

← OPERATOR SEAT GEARSHIFT LEVER 1 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CAB

Каталожный номер:T24.979.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:GRIP

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:BOLT M6X20-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:4

Наименование:WASHER 6-Zn

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:5

Наименование:HING

Каталожный номер:T21A.979.2

Комплект:1

Примечание:

№ на схеме:6

Наименование:HING

Каталожный номер:T21A.979.3

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT M825Zn

Каталожный номер:GB5783

Комплект:10

Примечание:

№ на схеме:8

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:9

Наименование:WASHER 8-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:10

Наименование:STRIP

Каталожный номер:T15.56.1-172

Комплект:1

Примечание:

№ на схеме:11

Наименование:WINDOW,L.H

Каталожный номер:T24.979.2

Комплект:1

Примечание:

№ на схеме:12

Наименование:WINDOW,R.H

Каталожный номер:T24.979.3

Комплект:1

Примечание:

№ на схеме:13

Наименование:HANGER

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:14

Наименование:SCREW ST.2X9.5-C-H

Каталожный номер:GB845

Комплект:7

Примечание:

№ на схеме:15

Наименование:WASHER 4X140HV-Zn

Каталожный номер:GB97.1

Комплект:11

Примечание:

№ на схеме:16

Наименование:GLASS

Каталожный номер:T24.979-1

Комплект:2

Примечание:

№ на схеме:17

Наименование:GRIP

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:18

Наименование:GLASS

Каталожный номер:T21A.979-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:MIRROR TS-1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:STAY

Каталожный номер:T21A.979-8

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW M6X16-Zn

Каталожный номер:GB818

Комплект:4

Примечание:

№ на схеме:22

Наименование:SCREW M4H6-Zn

Каталожный номер:GB819

Комплект:7

Примечание:

№ на схеме:23

Наименование:DOOR,L.H

Каталожный номер:T24.979.4

Комплект:1

Примечание:

№ на схеме:24

Наименование:DOOR,R.H

Каталожный номер:T24.979.5

Комплект:1

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:ST2B.12-14

Комплект:1

Примечание:

№ на схеме:26

Наименование:STRIP FH005, L=9750

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:27

Наименование:SEAT

Каталожный номер:T24.979-2

Комплект:2

Примечание:

№ на схеме:28

Наименование:BOLT M6X12-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:29

Наименование:WASHER 6-140HV-Zn

Каталожный номер:GB97.1

Комплект:8

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:T24.979-3

Комплект:2

Примечание:

№ на схеме:31

Наименование:LOCK NBSS02

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT M14X80-Zn

Каталожный номер:GB5782

Комплект:6

Примечание:

№ на схеме:33

Наименование:WASHER 14-Zn

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:34

Наименование:WASHER 14-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:35

Наименование:JOINT

Каталожный номер:T21A.979-11

Комплект:6

Примечание:

№ на схеме:36

Наименование:MAT

Каталожный номер:T24.979-4

Комплект:1

Примечание:

№ на схеме:37

Наименование:MAT

Каталожный номер:T24.979-5

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER 4-Zn

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:39

Наименование:COVER

Каталожный номер:T24.979-6

Комплект:2

Примечание:

№ на схеме:40

Наименование:BOLT M14X65-Zn

Каталожный номер:GB5782

Комплект:4

Примечание:

№ на схеме:41

Наименование:WINDOW

Каталожный номер:T24.979.6

Комплект:1

Примечание:

№ на схеме:42

Наименование:COVER

Каталожный номер:T24.979.7

Комплект:1

Примечание:

№ на схеме:43

Наименование:COVER

Каталожный номер:T24.979.8

Комплект:1

Примечание:

№ на схеме:44

Наименование:LAMP b8-4(24V)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:SCREW M4X40-Zn

Каталожный номер:GB818

Комплект:2

Примечание:

№ на схеме:46

Наименование:Ф7x1-28

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:47

Наименование:COVER

Каталожный номер:T24.979.9

Комплект:1

Примечание:

№ на схеме:48

Наименование:CAP

Каталожный номер:ST2B.12-16

Комплект:18

Примечание:

№ на схеме:49

Наименование:INSERT

Каталожный номер:T24A.979-7

Комплект:2

Примечание:

№ на схеме:50

Наименование:INSERT 340x340x20

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:51

Наименование:LOCK

Каталожный номер:T21A.979.8

Комплект:1

Примечание:

№ на схеме:52

Наименование:LOCK

Каталожный номер:T21A.979.10

Комплект:1

Примечание:

№ на схеме:53

Наименование:SEAT

Каталожный номер:T24.979.10

Комплект:2

Примечание:

№ на схеме:54

Наименование:LOCK

Каталожный номер:JK107

Комплект:2

Примечание:

№ на схеме:55

Наименование:FAN

Каталожный номер:FD250-24Z

Комплект:1

Примечание:

№ на схеме:56

Наименование:BOLT

Каталожный номер:GB819

Комплект:4

Примечание:
