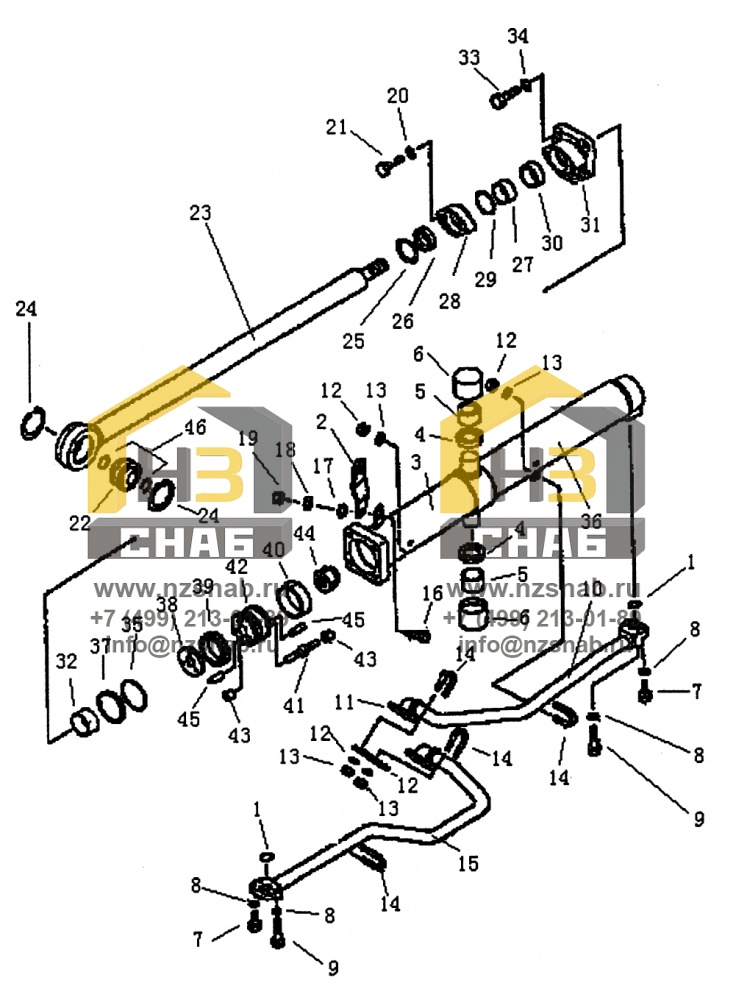

BLADE LIFT CYLINDER

← RIPPER CONTROL VALVE TILT CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-RING

Каталожный номер:07000-13035

Комплект:4

Примечание:

№ на схеме:2

Наименование:PLATE

Каталожный номер:T24.C675-1

Комплект:2

Примечание:

№ на схеме:3

Наименование:BLADE LIFT R.H

Каталожный номер:T24C676.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:BLADE LIFT L.H

Каталожный номер:T24C675.1

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL, DUST

Каталожный номер:07145-00055

Комплект:4

Примечание:

№ на схеме:5

Наименование:BUSHING 5540

Каталожный номер:SF-2

Комплект:4

Примечание:

№ на схеме:6

Наименование:BUSHING

Каталожный номер:T24.C675-2

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT M10X50

Каталожный номер:GB5782

Комплект:8

Примечание:

№ на схеме:8

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:9

Наименование:BOLT M10X55

Каталожный номер:GB5782

Комплект:8

Примечание:

№ на схеме:10

Наименование:TUBE,R.H

Каталожный номер:T24.C676.2

Комплект:1

Примечание:

№ на схеме:10

Наименование:TUBE,L.H

Каталожный номер:T24.C675.2

Комплект:1

Примечание:

№ на схеме:11

Наименование:PLATE

Каталожный номер:T24.C675-3

Комплект:2

Примечание:

№ на схеме:12

Наименование:NUT M10X1.25

Каталожный номер:01599-01011

Комплект:16

Примечание:

№ на схеме:13

Наименование:WASHER 10

Каталожный номер:GB97.1

Комплект:16

Примечание:

№ на схеме:14

Наименование:U-CLIP

Каталожный номер:07283-23442

Комплект:8

Примечание:

№ на схеме:15

Наименование:TUBE,R.H

Каталожный номер:T24.C676.3

Комплект:

Примечание:

№ на схеме:15

Наименование:TUBE,L.H

Каталожный номер:T24.C675.3

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER 16

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:19

Наименование:NUT М16

Каталожный номер:GB6170

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:21

Наименование:BOLT М14Х50

Каталожный номер:GB5782

Комплект:4

Примечание:

№ на схеме:22

Наименование:BUSHING

Каталожный номер:07137-04006

Комплект:2

Примечание:

№ на схеме:23

Наименование:ROD,PISTON

Каталожный номер:T24.C675.1.1

Комплект:2

Примечание:

№ на схеме:24

Наименование:RING SNAP

Каталожный номер:04065-09030

Комплект:4

Примечание:

№ на схеме:25

Наименование:RING SNAP

Каталожный номер:07179-00088

Комплект:2

Примечание:

№ на схеме:26

Наименование:SEAL, DUST

Каталожный номер:07016-00658

Комплект:2

Примечание:

№ на схеме:27

Наименование:BUSHING

Каталожный номер:07177-06515

Комплект:2

Примечание:

№ на схеме:28

Наименование:GLAND

Каталожный номер:07178-16535

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:07000-03078

Комплект:2

Примечание:

№ на схеме:30

Наименование:U-WASHER

Каталожный номер:707-51-65-110

Комплект:2

Примечание:

№ на схеме:31

Наименование:HEAD,CYLINDER

Каталожный номер:T24.C675.1-1

Комплект:2

Примечание:

№ на схеме:32

Наименование:BUSHING

Каталожный номер:07177-06530

Комплект:2

Примечание:

№ на схеме:33

Наименование:BOLT М20Х55

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:34

Наименование:WASHER 20

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:07000-12105

Комплект:2

Примечание:

№ на схеме:36

Наименование:T24.C675.1.2

Каталожный номер:T24.C675.1.2

Комплект:1

Примечание:

№ на схеме:36

Наименование:T24.C675.1.2

Каталожный номер:T24.C675.1.2

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-RING 42X3.5

Каталожный номер:GB1235

Комплект:2

Примечание:

№ на схеме:38

Наименование:RETAINER

Каталожный номер:T24.C675.1-2

Комплект:4

Примечание:

№ на схеме:39

Наименование:SNAP

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:40

Наименование:SEAL Ф110X6.3

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:41

Наименование:VALVE,PISTON

Каталожный номер:T24.C675.1-3

Комплект:8

Примечание:

№ на схеме:42

Наименование:PISTON

Каталожный номер:T24.C675.1-4

Комплект:2

Примечание:

№ на схеме:43

Наименование:SEAT,VALVE

Каталожный номер:T24.C675-6

Комплект:16

Примечание:

№ на схеме:44

Наименование:NUT

Каталожный номер:07165-13638

Комплект:2

Примечание:

№ на схеме:45

Наименование:PIN В6Х14

Каталожный номер:GB119

Комплект:4

Примечание:

№ на схеме:46

Наименование:O-RING

Каталожный номер:07000-13040

Комплект:4

Примечание:
