ANGEL BLADE (PD165Y -1)

← C-FRAME (PD165Y-1, PD165YG) C-FRAME (PD165Y-1) →

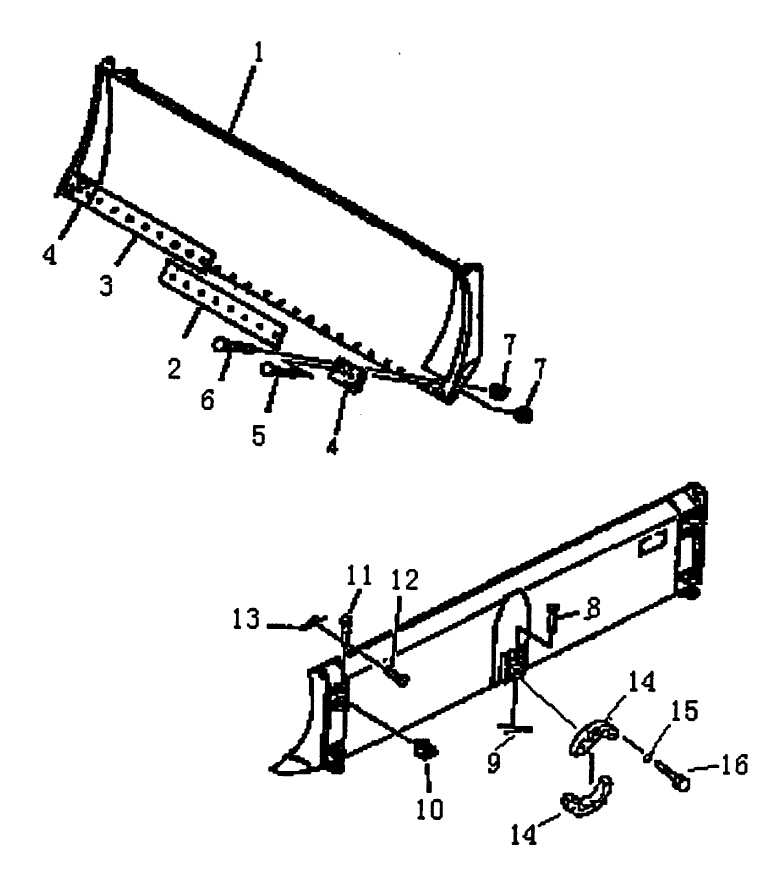

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BLADE

Каталожный номер:T24.70J.1.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:CUTTING

Каталожный номер:T24.70.1-11

Комплект:1

Примечание:

№ на схеме:3

Наименование:CUTTING

Каталожный номер:T24.70.1-13

Комплект:2

Примечание:

№ на схеме:4

Наименование:BIT, END, R.H

Каталожный номер:T24.70.1-6

Комплект:1

Примечание:

№ на схеме:4

Наименование:BIT, END, L.H

Каталожный номер:T24.70.1-5

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:T24.71.1-8

Комплект:28

Примечание:

№ на схеме:6

Наименование:BOLT

Каталожный номер:T24.71.1-10

Комплект:4

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:T24.71.1-9

Комплект:32

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:T24.70.1-10

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIN 8X70

Каталожный номер:GB91

Комплект:1

Примечание:

№ на схеме:10

Наименование:JOINT

Каталожный номер:T24.70.1.6

Комплект:4

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:T24.70.1-12

Комплект:4

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:T24.70.1-7

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIN 4X20

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:ST2.15.5-5

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER 20-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:16

Наименование:BOLT M20X50-10.9

Каталожный номер:ST2.15.1.2-15

Комплект:8

Примечание:
