SYPHON TIE-IN ASSY

← SINGLE RIPPER (PD320Y-2) ELECTRICITY CALEFACTION SET →

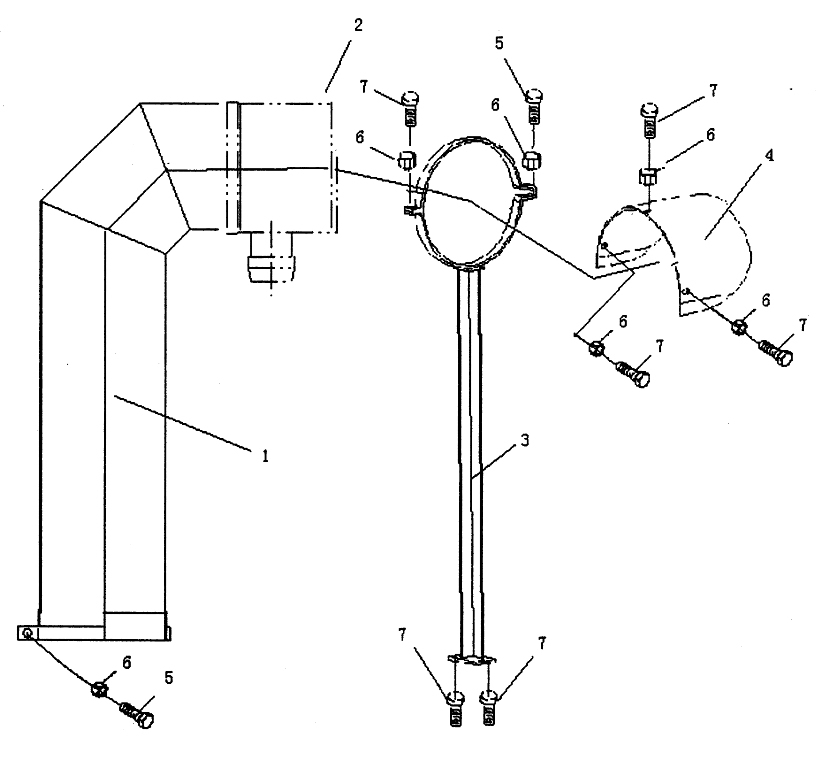

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TIE-IN

Каталожный номер:T14A.02.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:AIR CLEANER

Каталожный номер:KQL-3000A

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLANK

Каталожный номер:T14A.02.2

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:T14A.02-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT M8X1.5X45-Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:6

Наименование:NUT M8X1.5-Zn

Каталожный номер:GB6170

Комплект:6

Примечание:

№ на схеме:7

Наименование:BOLT M8X1.5X20-Zn

Каталожный номер:GB5783

Комплект:6

Примечание:
