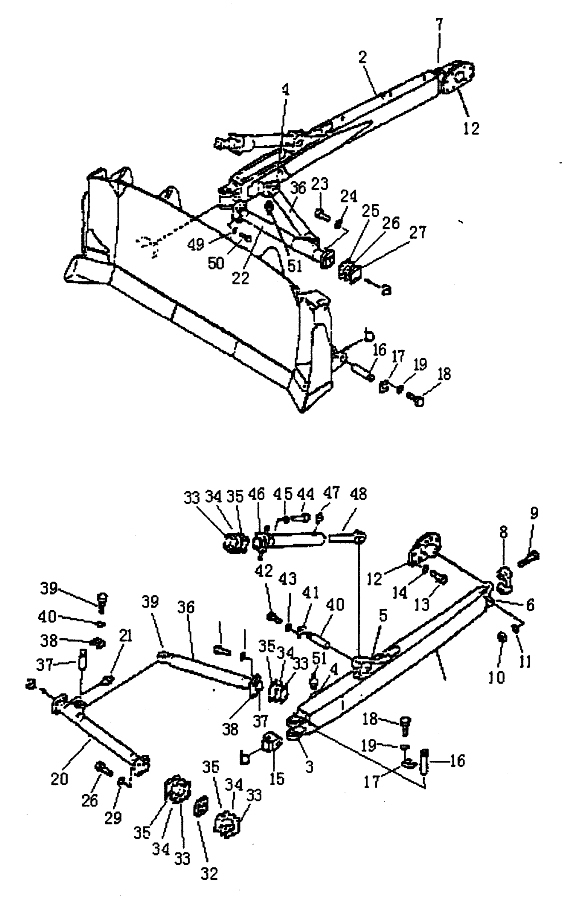

STRAIGHT TILT FRAME

← STRAIGHT TILT BLADE ANGLE BLADE (PD320Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:STRAIGHT TILT FRAME ASSY, R.H.

Каталожный номер:175-71-00225

Комплект:1

Примечание:

№ на схеме:

Наименование:STRAIGHT TILT FRAME ASSY, L.H.

Каталожный номер:175-71-00215

Комплект:1

Примечание:

№ на схеме:1

Наименование:FRAME,straight dlt

Каталожный номер:175-71-31151

Комплект:1

Примечание:71-47

№ на схеме:2

Наименование:FRAME,straight tilt

Каталожный номер:175-71-31164

Комплект:1

Примечание:71-63

№ на схеме:3

Наименование:BRACKET, (welded)

Каталожный номер:171-71-21181

Комплект:2

Примечание:71-49

№ на схеме:4

Наименование:SUPPORT,L.H (welded)

Каталожный номер:171-71-31620

Комплект:1

Примечание:71-68

№ на схеме:4

Наименование:SUPPORT,L.H (welded)

Каталожный номер:171-71-31171

Комплект:1

Примечание:71-50

№ на схеме:5

Наименование:BRACKET,R.H (welded)

Каталожный номер:175-71-31660

Комплект:1

Примечание:71-69

№ на схеме:5

Наименование:BRACKET,L.H (welded)

Каталожный номер:175-71-31650

Комплект:1

Примечание:71-51

№ на схеме:6

Наименование:CAGE,BEARING

Каталожный номер:175-71-11272

Комплект:1

Примечание:71-48

№ на схеме:7

Наименование:BRACKET

Каталожный номер:175-71-31311

Комплект:1

Примечание:71-67

№ на схеме:8

Наименование:CAP

Каталожный номер:175-71-11482

Комплект:2

Примечание:71-59

№ на схеме:9

Наименование:BOLT

Каталожный номер:175-71-11491

Комплект:8

Примечание:71-60

№ на схеме:10

Наименование:NUT

Каталожный номер:175-71-11520

Комплект:8

Примечание:71-61

№ на схеме:11

Наименование:WASHER 22

Каталожный номер:01643-32260

Комплект:8

Примечание:

№ на схеме:12

Наименование:STUP,BALL

Каталожный номер:175-70-23133

Комплект:2

Примечание:71-62

№ на схеме:13

Наименование:BOLT

Каталожный номер:01010-52450

Комплект:16

Примечание:

№ на схеме:14

Наименование:WASHER 24

Каталожный номер:01643-32460

Комплект:16

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:175-71-21261

Комплект:2

Примечание:71-52

№ на схеме:16

Наименование:PIN

Каталожный номер:175-71-21221

Комплект:4

Примечание:71-45

№ на схеме:17

Наименование:PLATE, LOCK

Каталожный номер:175-71-21230

Комплект:4

Примечание:71-46

№ на схеме:18

Наименование:BOLT M14x40-Zn

Каталожный номер:01010-51440

Комплект:16

Примечание:

№ на схеме:19

Наименование:WASHER 14

Каталожный номер:01643-31445

Комплект:16

Примечание:

№ на схеме:20

Наименование:ARM,L.H.

Каталожный номер:175-71-31183

Комплект:1

Примечание:71-23

№ на схеме:21

Наименование:FITTING, GREASE

Каталожный номер:07020-00000

Комплект:1

Примечание:

№ на схеме:22

Наименование:ARM,R.H.

Каталожный номер:175-71-31233

Комплект:1

Примечание:71-29

№ на схеме:23

Наименование:BOLT M27X100-12.9-Zn

Каталожный номер:01011-82700

Комплект:4

Примечание:

№ на схеме:24

Наименование:SHIM ASS’Y

Каталожный номер:175-71-00294

Комплект:1

Примечание:

№ на схеме:24

Наименование:WASHER 27

Каталожный номер:01643-32780

Комплект:4

Примечание:

№ на схеме:25

Наименование:SHIM, 0.5mm

Каталожный номер:175-71-31390

Комплект:4

Примечание:71-33

№ на схеме:26

Наименование:SHIM, 1.0mm

Каталожный номер:175-71-31410

Комплект:8

Примечание:71-34

№ на схеме:27

Наименование:SHIM, 2.3mm

Каталожный номер:175-71-31420

Комплект:4

Примечание:71-35

№ на схеме:28

Наименование:BOLT

Каталожный номер:175-71-21351

Комплект:8

Примечание:71-40

№ на схеме:29

Наименование:WASHER 27

Каталожный номер:01643-32780

Комплект:8

Примечание:

№ на схеме:32

Наименование:SHIM ASS’Y

Каталожный номер:175-71-00302

Комплект:1

Примечание:

№ на схеме:32

Наименование:CAP

Каталожный номер:175-71-31280

Комплект:2

Примечание:71-39

№ на схеме:33

Наименование:SHIM, 0.5mm

Каталожный номер:175-71-31250

Комплект:32

Примечание:71-36

№ на схеме:34

Наименование:SHIM, 1 0mm

Каталожный номер:175-71-31260

Комплект:56

Примечание:71-37

№ на схеме:35

Наименование:SHIM, 2.3mm

Каталожный номер:175-71-31270

Комплект:48

Примечание:71-38

№ на схеме:36

Наименование:ARM

Каталожный номер:175-71-31293

Комплект:2

Примечание:71-53

№ на схеме:37

Наименование:STUP,BALL

Каталожный номер:175-71-31562

Комплект:1

Примечание:71-25

№ на схеме:38

Наименование:CAP

Каталожный номер:175-71-31190

Комплект:1

Примечание:71-24

№ на схеме:39

Наименование:JOINT

Каталожный номер:195-71-22681

Комплект:1

Примечание:71-54

№ на схеме:40

Наименование:PIN

Каталожный номер:154-71-21290

Комплект:4

Примечание:71-41

№ на схеме:41

Наименование:PLATE, LOCK

Каталожный номер:175-71-21330

Комплект:4

Примечание:71-42

№ на схеме:42

Наименование:BOLT M14X35-Zn

Каталожный номер:01010-51435

Комплект:16

Примечание:

№ на схеме:43

Наименование:WASHER 14

Каталожный номер:01643-31445

Комплект:16

Примечание:

№ на схеме:44

Наименование:BOLT M27X 100-12.9-Zn

Каталожный номер:01011-82700

Комплект:16

Примечание:

№ на схеме:45

Наименование:BRACE ASS’Y

Каталожный номер:175-71-00232

Комплект:1

Примечание:

№ на схеме:45

Наименование:WASHER 27

Каталожный номер:01643-32780

Комплект:16

Примечание:

№ на схеме:46

Наименование:BRACE

Каталожный номер:175-71-21272

Комплект:1

Примечание:71-55

№ на схеме:47

Наименование:FITTING

Каталожный номер:07020-00000

Комплект:1

Примечание:

№ на схеме:48

Наименование:SCREW

Каталожный номер:175-71-11281

Комплект:1

Примечание:71-58A

№ на схеме:49

Наименование:BOLT M27X100-12.9-Zn

Каталожный номер:01010-51270

Комплект:4

Примечание:

№ на схеме:50

Наименование:WASHER 12

Каталожный номер:01643-51232

Комплект:4

Примечание:

№ на схеме:51

Наименование:BRACKET AND CAP ASS’Y R.H.

Каталожный номер:175-71-00461

Комплект:1

Примечание:

№ на схеме:51

Наименование:BRACKET AND CAP ASS’Y L.H.

Каталожный номер:175-71-00321

Комплект:1

Примечание:

№ на схеме:51

Наименование:FITTING GREASE

Каталожный номер:07020-00000

Комплект:2

Примечание:
