STEERING OIL PIPING 3

← STEERING OIL PIPING 2 FINAL DRIVE CASE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

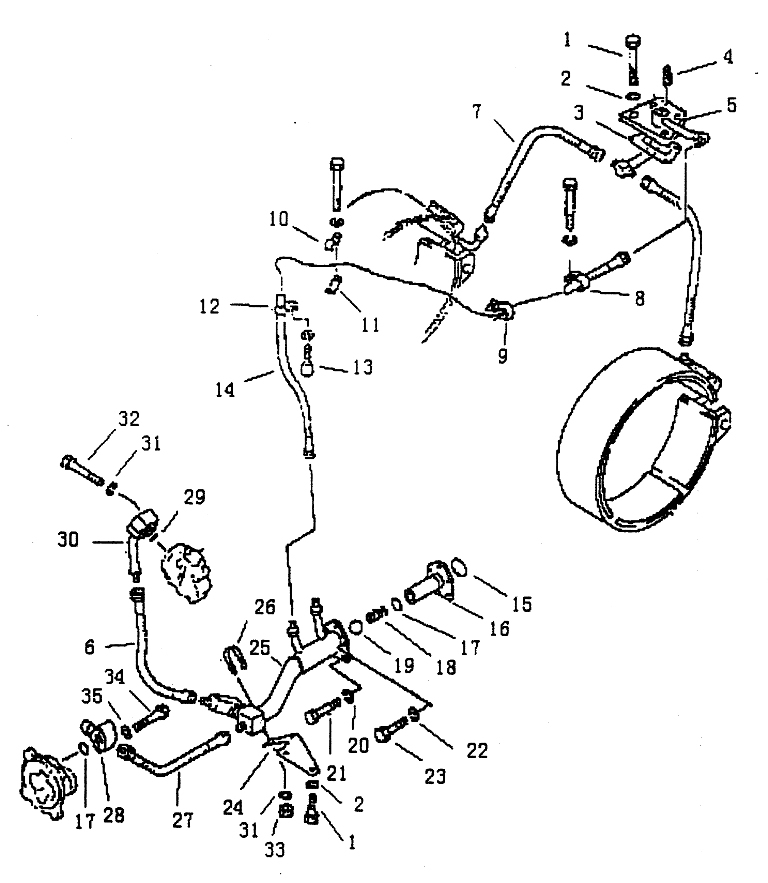

№ на схеме:1

Наименование:BOLT M12x30

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:2

Наименование:WASHER 12

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:49-96

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLUG 1/8

Каталожный номер:07042-20108

Комплект:1

Примечание:

№ на схеме:5

Наименование:TUBE

Каталожный номер:T14A-49.16

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOSE

Каталожный номер:07102-20603

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE

Каталожный номер:49-97

Комплект:2

Примечание:

№ на схеме:8

Наименование:CLIP

Каталожный номер:49-101

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLIP

Каталожный номер:08035-02514

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLIP

Каталожный номер:49-99

Комплект:1

Примечание:

№ на схеме:11

Наименование:CLIP

Каталожный номер:49-100

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLIP

Каталожный номер:49-98

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT M10x20

Каталожный номер:GB5783

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:07102-20417

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-RING

Каталожный номер:07000-03055

Комплект:1

Примечание:

№ на схеме:16

Наименование:FLANGE

Каталожный номер:49-92

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:07000-03028

Комплект:2

Примечание:

№ на схеме:18

Наименование:SPRING

Каталожный номер:49-93

Комплект:1

Примечание:

№ на схеме:19

Наименование:BALL 25.4

Каталожный номер:GB308

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER 6

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:21

Наименование:BOLT М6х20

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:22

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:3

Примечание:

№ на схеме:23

Наименование:BOLT М10хЗ5

Каталожный номер:GB5783

Комплект:3

Примечание:

№ на схеме:24

Наименование:BRACKET

Каталожный номер:49-69

Комплект:1

Примечание:

№ на схеме:25

Наименование:TUBE

Каталожный номер:49-68

Комплект:1

Примечание:

№ на схеме:26

Наименование:CLIP

Каталожный номер:07283-24346

Комплект:1

Примечание:

№ на схеме:27

Наименование:HOSE

Каталожный номер:07102-20403

Комплект:1

Примечание:

№ на схеме:28

Наименование:TUBE

Каталожный номер:49-66

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-RING

Каталожный номер:07000-03025

Комплект:1

Примечание:

№ на схеме:30

Наименование:TUBE

Каталожный номер:49-64

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT М10Х60

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:33

Наименование:NUT

Каталожный номер:01599-01011

Комплект:2

Примечание:

№ на схеме:34

Наименование:BOLT М10Х55

Каталожный номер:GB5782

Комплект:2

Примечание:

№ на схеме:35

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:2

Примечание:
