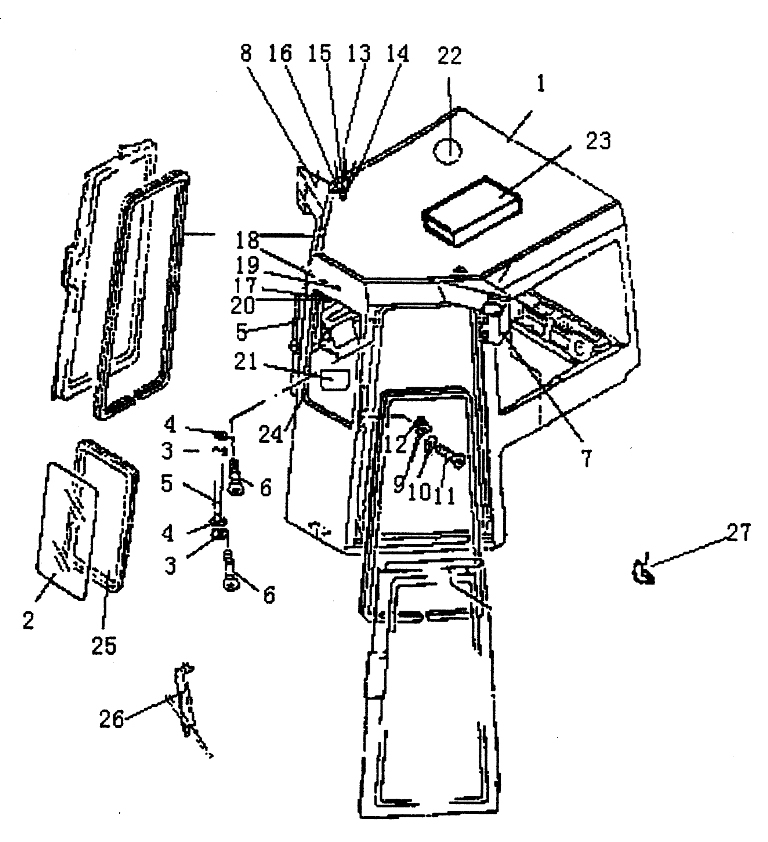

ROLL OVER PROTECTIVE STRUCTURE CAB (PD320Y-1, PD320Y-2)

← ROLL OVER PROTECTIVE STRUCTURE BRACKET (PD320Y-2) ROLL OVER PROTECTIVE STRUCTURE CAB (PD320Y-1, PD320Y-2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DOOR L.H

Каталожный номер:T21A.979.4

Комплект:1

Примечание:

№ на схеме:1

Наименование:CAB

Каталожный номер:T14A.979.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:HINGE,L.H

Каталожный номер:T21A.979.2

Комплект:1

Примечание:

№ на схеме:2

Наименование:GLASS

Каталожный номер:T21A.979-10

Комплект:1

Примечание:

№ на схеме:3

Наименование:GLASS

Каталожный номер:T21A.979-9

Комплект:2

Примечание:

№ на схеме:3

Наименование:WASHER 8-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:4

Наименование:STRIP, WEATHER FH005 L=4m

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:14

Примечание:

№ на схеме:5

Наименование:HANDLE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:DOOR,R.H

Каталожный номер:T21A.979.5

Комплект:1

Примечание:

№ на схеме:6

Наименование:HINGE,R.H

Каталожный номер:T21A.979.3

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M8*25-Zn

Каталожный номер:GB5783

Комплект:10

Примечание:

№ на схеме:7

Наименование:LOCK NBS502

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:BRACKET,L.H

Каталожный номер:T21A.979.8

Комплект:1

Примечание:

№ на схеме:8

Наименование:GLASS

Каталожный номер:T21A.979-21

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET,R.H

Каталожный номер:T21A.979.10

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:J21A.979-7

Комплект:2

Примечание:

№ на схеме:9

Наименование:STOPPER

Каталожный номер:T21A.979-19

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT M6*12-Zn

Каталожный номер:GB5783

Комплект:24

Примечание:

№ на схеме:10

Наименование:WASHER 8-Zn

Каталожный номер:GB950.1

Комплект:16

Примечание:

№ на схеме:11

Наименование:WASHER 6-Zn

Каталожный номер:GB93

Комплект:28

Примечание:

№ на схеме:11

Наименование:SCREW M8*16-Zn

Каталожный номер:GB69

Комплект:16

Примечание:

№ на схеме:12

Наименование:WASHER 6-140HV-Zn

Каталожный номер:GB97.1

Комплект:24

Примечание:

№ на схеме:12

Наименование:STOPPER

Каталожный номер:T21A.979-20

Комплект:4

Примечание:

№ на схеме:13

Наименование:BOLT M8*35-Zn

Каталожный номер:GB819

Комплект:4

Примечание:

№ на схеме:13

Наименование:SCREW ST4.2*9.5-C-H

Каталожный номер:GB845-85

Комплект:14

Примечание:

№ на схеме:14

Наименование:WASHER 8-Zn

Каталожный номер:GB97.1

Комплект:10

Примечание:

№ на схеме:14

Наименование:WASHER 4-Zn

Каталожный номер:GB93

Комплект:22

Примечание:

№ на схеме:15

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:14

Примечание:

№ на схеме:15

Наименование:WASHER 4-140HV-Zn

Каталожный номер:GB97.1

Комплект:26

Примечание:

№ на схеме:16

Наименование:HANDLE

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:T21A.979-14

Комплект:2

Примечание:

№ на схеме:17

Наименование:BOLT M6*20-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:17

Наименование:SCREW M6*16-Zn

Каталожный номер:GB818

Комплект:4

Примечание:

№ на схеме:18

Наименование:WINDOW

Каталожный номер:T14A.979.6

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET,MIRROR

Каталожный номер:T21A.979-8

Комплект:1

Примечание:

№ на схеме:19

Наименование:MIRROR,INNER TS-1

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:WINDOW

Каталожный номер:T14A.979.3

Комплект:1

Примечание:

№ на схеме:20

Наименование:STRIP,WEATHER

Каталожный номер:T15.56.1-172

Комплект:1

Примечание:

№ на схеме:20

Наименование:SCREW M4*16-Zn

Каталожный номер:GB819

Комплект:3

Примечание:

№ на схеме:21

Наименование:ASHTRAY,CARRIAGE

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:TOPPER,REAR

Каталожный номер:T14A.979.5

Комплект:1

Примечание:

№ на схеме:22

Наименование:FAN,TOPPER FD250-24Z

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:TOPPER,FRONT

Каталожный номер:T21A.979.12

Комплект:1

Примечание:

№ на схеме:23

Наименование:LIGHT,TOPPER 68-4 (24v)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:COVER

Каталожный номер:T21A.979.13

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:T21A.979.14

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLATE,CONTROL

Каталожный номер:T14A.979.6

Комплект:1

Примечание:

№ на схеме:25

Наименование:KNOB, ORNAMENTAL

Каталожный номер:ST2B.12-16

Комплект:18

Примечание:

№ на схеме:25

Наименование:STRIP,WEATHER

Каталожный номер:T15.56.1-172

Комплект:1

Примечание:

№ на схеме:26

Наименование:CLEANING ZD2330 L=450

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M4*40-Zn

Каталожный номер:GB818

Комплект:4

Примечание:

№ на схеме:27

Наименование:TUBE Ф7*1-88

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:27

Наименование:POTHOOK

Каталожный номер:

Комплект:2

Примечание:
