PIN PULLER PIPING (PD320Y-1)

PIN PULLER PIPING (PD320Y-1)

← RIPPER SHANK, BEAM AND LINK (FOR SINGLE TYPE) PIN PULLER PIPING (PD320Y-2) →

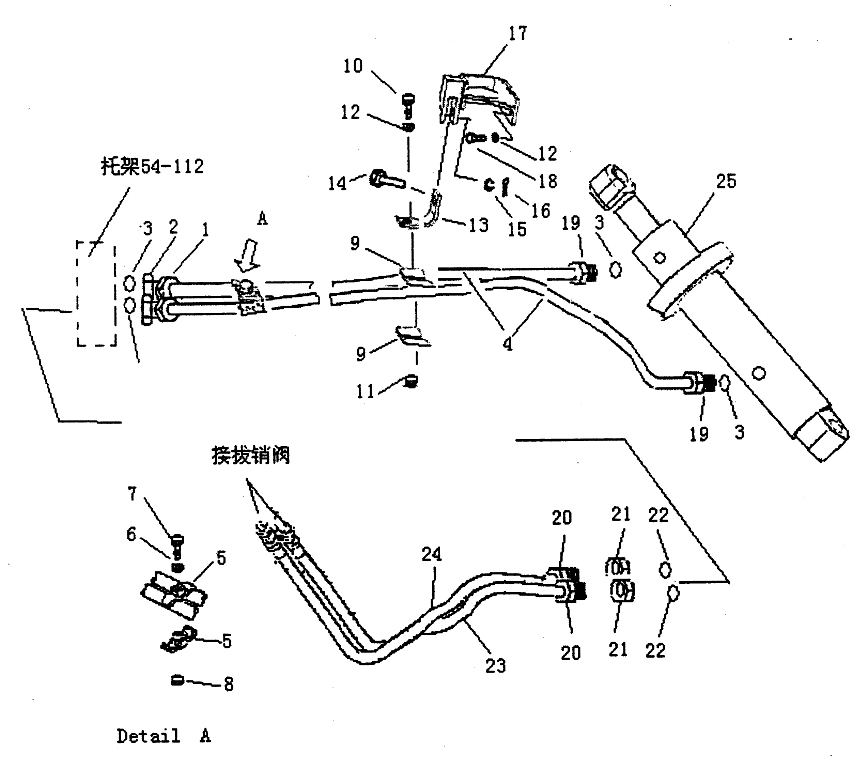

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:NIPPLE
Каталожный номер:07234-10315
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:NUT
Каталожный номер:07239-12009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-RING
Каталожный номер:07002-02034
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HOSE
Каталожный номер:07102-20328
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CLIP
Каталожный номер:79-74
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER 12
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT M12X90
Каталожный номер:GB5782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:NUT 12
Каталожный номер:GB6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CLIP
Каталожный номер:79-76
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT M10X40
Каталожный номер:GB5782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:NUT M10
Каталожный номер:GB6170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:WASHER 10
Каталожный номер:GB93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:PLATE
Каталожный номер:79-77
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:PIN B10X28
Каталожный номер:GB848
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER 12
Каталожный номер:GB882
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:PIN 3X16
Каталожный номер:GB91
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:BRACKET
Каталожный номер:79-78
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:BOLT M10X70
Каталожный номер:GB5782
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:BUSHING
Каталожный номер:07230-10315
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:NIPPLE
Каталожный номер:07234-10315
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT M20X1.5
Каталожный номер:GB6173
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-RING
Каталожный номер:07002-02034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:HOSE
Каталожный номер:07102-20313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:HOSE
Каталожный номер:07102-20314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:PIN PULLER
Каталожный номер:79-22[1]
Комплект:1
Примечание:
