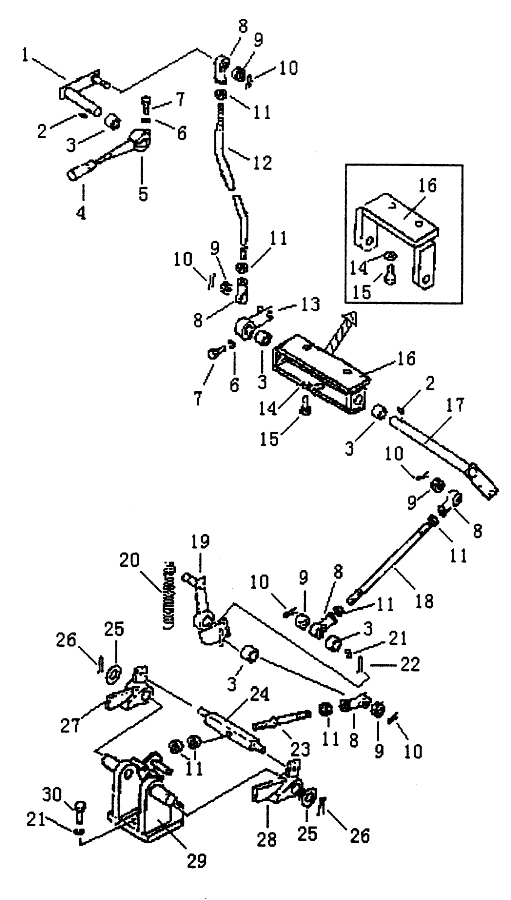

PARKING BRAKE LINKAGE

← BRAKE LINKAGE STEERING PUMP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVER

Каталожный номер:T19-43.2.5

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN 5X16

Каталожный номер:GB1099

Комплект:2

Примечание:

№ на схеме:3

Наименование:BUSH 1615

Каталожный номер:SF-1

Комплект:5

Примечание:

№ на схеме:4

Наименование:KNOB

Каталожный номер:09305-00800

Комплект:1

Примечание:

№ на схеме:5

Наименование:LEVER

Каталожный номер:43-56

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER 8-Zn. D

Каталожный номер:GB93

Комплект:2

Примечание:

№ на схеме:7

Наименование:BOLT M8X30-Zn.D

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:8

Наименование:BEARING SIBK8S/Q M8-6H

Каталожный номер:JB/ZQ3245-86

Комплект:5

Примечание:

№ на схеме:9

Наименование:NUT M8-Zn.D

Каталожный номер:GB6181

Комплект:5

Примечание:

№ на схеме:10

Наименование:PIN 2X16-Zn.D

Каталожный номер:GB91

Комплект:5

Примечание:

№ на схеме:11

Наименование:NUT M8-8-Zn

Каталожный номер:GB6170

Комплект:7

Примечание:

№ на схеме:12

Наименование:LEVER

Каталожный номер:T19.43.2-1

Комплект:1

Примечание:

№ на схеме:13

Наименование:LEVER

Каталожный номер:T14A.43.4.9

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER 12-300HV-Zn.D

Каталожный номер:GB97.2

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT M12X30-Zn.D

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:T14A.43.4.8

Комплект:1

Примечание:

№ на схеме:17

Наименование:LEVER

Каталожный номер:T14A.43.4.16

Комплект:1

Примечание:

№ на схеме:18

Наименование:LEVER

Каталожный номер:04245-40823

Комплект:1

Примечание:

№ на схеме:19

Наименование:LEVER

Каталожный номер:T14A.43.4.13

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPRING

Каталожный номер:43-50

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER 16-300HV-Zn.D

Каталожный номер:GB97.1

Комплект:3

Примечание:

№ на схеме:22

Наименование:PIN 4X26-Zn.D

Каталожный номер:GB91

Комплект:1

Примечание:

№ на схеме:23

Наименование:LEVER

Каталожный номер:T14A.43.4.2

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHAFT

Каталожный номер:43-46

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER 20-300HV-Zn.D

Каталожный номер:GB97.1

Комплект:2

Примечание:

№ на схеме:26

Наименование:PIN 4X28-Zn.D

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:27

Наименование:PAWL, L.H

Каталожный номер:T19-43.2.17

Комплект:1

Примечание:

№ на схеме:28

Наименование:PAWL, R.H

Каталожный номер:T19-43.2.18

Комплект:1

Примечание:

№ на схеме:29

Наименование:BRACKET

Каталожный номер:T14A.43.4.10

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT M16X40-Zn.D

Каталожный номер:GB5783

Комплект:2

Примечание:
