HYDRAULIC PIPING (PD320Y-2)

HYDRAULIC PIPING (PD320Y-2)

← BLADE LIFT AND RIPPER CONTROL VALVE (PD320Y-1) HYDRAULIC PIPING (PD320Y-2) →

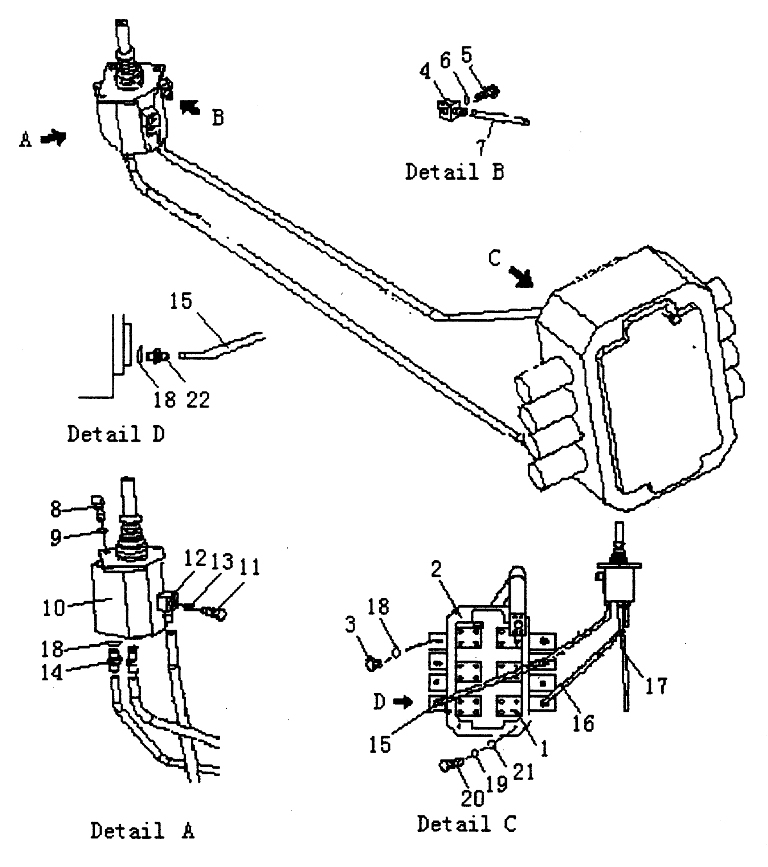

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:HYDRAULIC PIPING
Каталожный номер:T14B.60В
Комплект:
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:Т24Е.60-2
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:VALVE
Каталожный номер:FYZ-69A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:COVER
Каталожный номер:Т24Е.60-1
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:END
Каталожный номер:Т24Е.60-10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:Т24Е.60-13
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER 12
Каталожный номер:JB982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:ROSE
Каталожный номер:20111-14-04X1000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BOLT M8X20
Каталожный номер:GB5783
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER 8
Каталожный номер:GB93
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:VALVE
Каталожный номер:FYX-38
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT
Каталожный номер:Т24Е.60-14
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:END
Каталожный номер:Т24Е.60-9
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER 16
Каталожный номер:JB982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:END
Каталожный номер:Т24Е.60-6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ROSE
Каталожный номер:20111-14-04X1100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:ROSE
Каталожный номер:20111-14-04X750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:ROSE
Каталожный номер:71011-14-04/20111-14-04
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER 14
Каталожный номер:JB982
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:VALVE
Каталожный номер:Т24Е.60-7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT M12X130
Каталожный номер:GB5782
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:NUT M12
Каталожный номер:GB6170
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:END
Каталожный номер:Т24Е.60-6
Комплект:4
Примечание:
