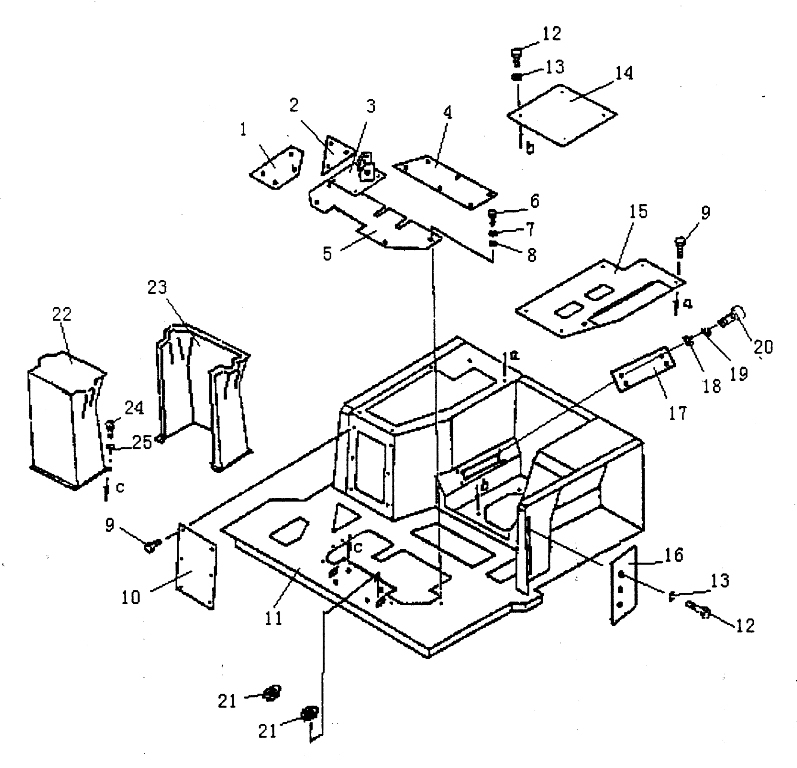

FLOOR PLATE (PD320Y-1)

← SUPPORT AND COVER (PD320Y-2) FLOOR PLATE (PD320Y-2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER

Каталожный номер:T14A.54.8

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:T14A.54.11

Комплект:1

Примечание:

№ на схеме:3

Наименование:COVER

Каталожный номер:T14A.54.10[1]

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:T14A.54.18

Комплект:1

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:T14A.54.19[2]

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT M12x35-Zn

Каталожный номер:GB5783

Комплект:21

Примечание:

№ на схеме:7

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:21

Примечание:

№ на схеме:8

Наименование:WASHER 12-300HV-Zn

Каталожный номер:GB97.1

Комплект:21

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:T19-43.3-2

Комплект:12

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:T14A.54.25

Комплект:1

Примечание:

№ на схеме:11

Наименование:FRAME’ GLOOR

Каталожный номер:T14A.54.16[1]

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT M8x35-Zn

Каталожный номер:GB5785

Комплект:10

Примечание:

№ на схеме:13

Наименование:WASHER 8-Zn

Каталожный номер:GB93

Комплект:10

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:T19-54.32

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER

Каталожный номер:T14A.54.12

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLATE

Каталожный номер:T14A.54-1

Комплект:2

Примечание:

№ на схеме:17

Наименование:PLATE

Каталожный номер:T14A.54-13

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER 6

Каталожный номер:GB97.1

Комплект:8

Примечание:

№ на схеме:19

Наименование:WASHER 6-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:20

Наименование:BOLT M6x10-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:21

Наименование:COVER

Каталожный номер:T14A.54-15

Комплект:2

Примечание:

№ на схеме:22

Наименование:FRAME

Каталожный номер:KNGPT5.1A-10

Комплект:1

Примечание:

№ на схеме:23

Наименование:FRAME, COVER

Каталожный номер:PT51A03-05A

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT M14x35-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:25

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:4

Примечание:
