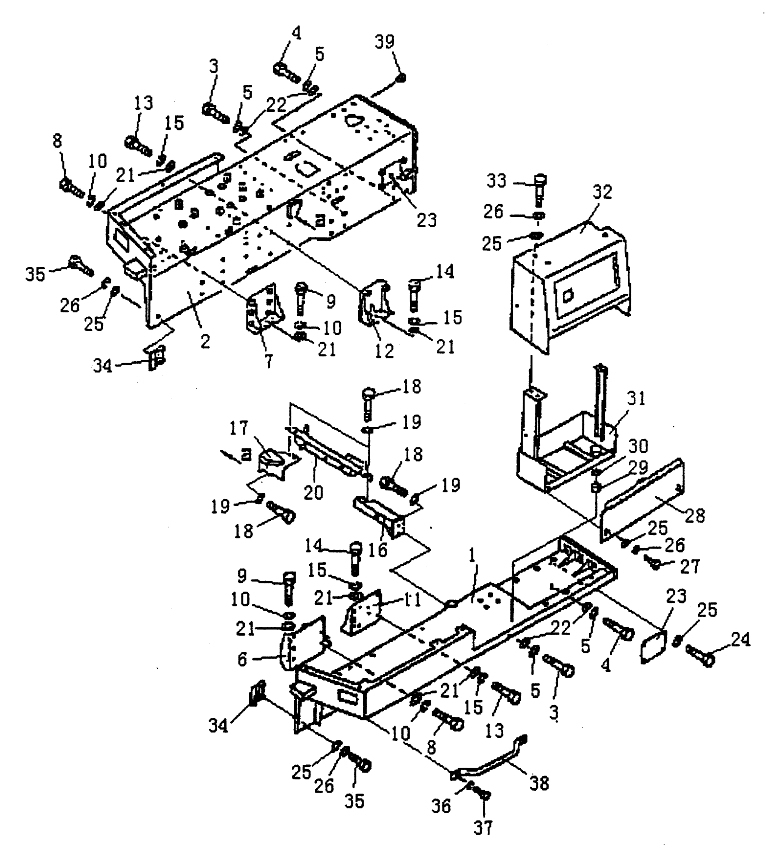

FENDER (PD320Y-2)

← FENDER (PD320Y-1) SUPPORT AND COVER (PD320Y-1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COVER, L.H.

Каталожный номер:T14A.54.20[2]

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT M12x30-Zn

Каталожный номер:GB5782

Комплект:8

Примечание:

№ на схеме:3

Наименование:WASHER 12-300HV-Zn

Каталожный номер:GB97.1

Комплект:14

Примечание:

№ на схеме:4

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:5

Наименование:COVER, R.H.

Каталожный номер:T14A.54.9[2]

Комплект:1

Примечание:

№ на схеме:6

Наименование:TUBE Ф20x2x75.5

Каталожный номер:

Комплект:6

Примечание:

№ на схеме:7

Наименование:BOLT M12x100-Zn

Каталожный номер:GB5782

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:9

Наименование:BOX

Каталожный номер:T14A.54-3

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT M12x35-Zn

Каталожный номер:GB5783

Комплект:6

Примечание:

№ на схеме:11

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:T14A.54.7[1]

Комплект:2

Примечание:

№ на схеме:13

Наименование:RUBBER 500x90x10

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:T14B.54.2

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT M12x25-Zn

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:16

Наименование:BOLT M10x25-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:17

Наименование:WASHER 10-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:18

Наименование:COVER, L.H.

Каталожный номер:T14A.54-5

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT M12x35-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:20

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:21

Наименование:COVER, R.H.

Каталожный номер:T14A.54-4

Комплект:1

Примечание:

№ на схеме:22 ,

Наименование:BOLT M12x35-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:23

Наименование:WASHER 14

Каталожный номер:01643-31445

Комплект:4

Примечание:

№ на схеме:24

Наименование:WASHER 12-300HV-Zn

Каталожный номер:GB97.1

Комплект:20

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:T14B.54.11

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT M14x45-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER 14-Zn

Каталожный номер:GB93

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER 12-Zn

Каталожный номер:GB93

Комплект:6

Примечание:
