ENGINE MOUNT

← BULLDOZER RAKE 2 FENDER (PD320Y-2) →

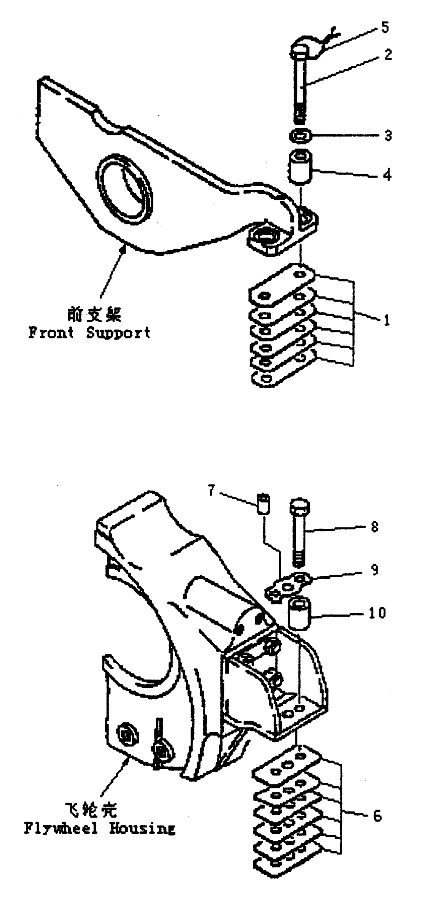

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHIM, 0.2 mm

Каталожный номер:175-01-22170

Комплект:2

Примечание:00-88

№ на схеме:1

Наименование:SHIM, 0.5 mm

Каталожный номер:175-01-22160

Комплект:1

Примечание:00-87

№ на схеме:1

Наименование:SHIM, 1.0 mm

Каталожный номер:175-01-22150

Комплект:3

Примечание:00-86

№ на схеме:1

Наименование:FRONT SHIM ASS’Y

Каталожный номер:175-01-00073

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:195-01-11240

Комплект:4

Примечание:00-90

№ на схеме:3

Наименование:WASHER

Каталожный номер:01643-32260

Комплект:4

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:195-01-11190

Комплект:4

Примечание:00-89

№ на схеме:5

Наименование:WIRE, LOCK

Каталожный номер:195-01-15670

Комплект:2

Примечание:00-91

№ на схеме:6

Наименование:SHIM, 0.2 mm

Каталожный номер:175-01-21161

Комплект:2

Примечание:00-94

№ на схеме:6

Наименование:SHIM, 0.5 mm

Каталожный номер:175-01-21151

Комплект:1

Примечание:00-93

№ на схеме:6

Наименование:SHIM, 1.0 mm

Каталожный номер:175-01-21141

Комплект:3

Примечание:00-92

№ на схеме:6

Наименование:REAR SHIM ASS’Y

Каталожный номер:175-01-00082

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIN, DOWEL

Каталожный номер:198-01-11140

Комплект:2

Примечание:00-96

№ на схеме:8

Наименование:BOLT

Каталожный номер:01011-52230

Комплект:4

Примечание:

№ на схеме:9

Наименование:PLATE, LOCK

Каталожный номер:175-01-21173

Комплект:2

Примечание:00-95

№ на схеме:10

Наименование:SPACER

Каталожный номер:195-01-11190

Комплект:4

Примечание:00-89
