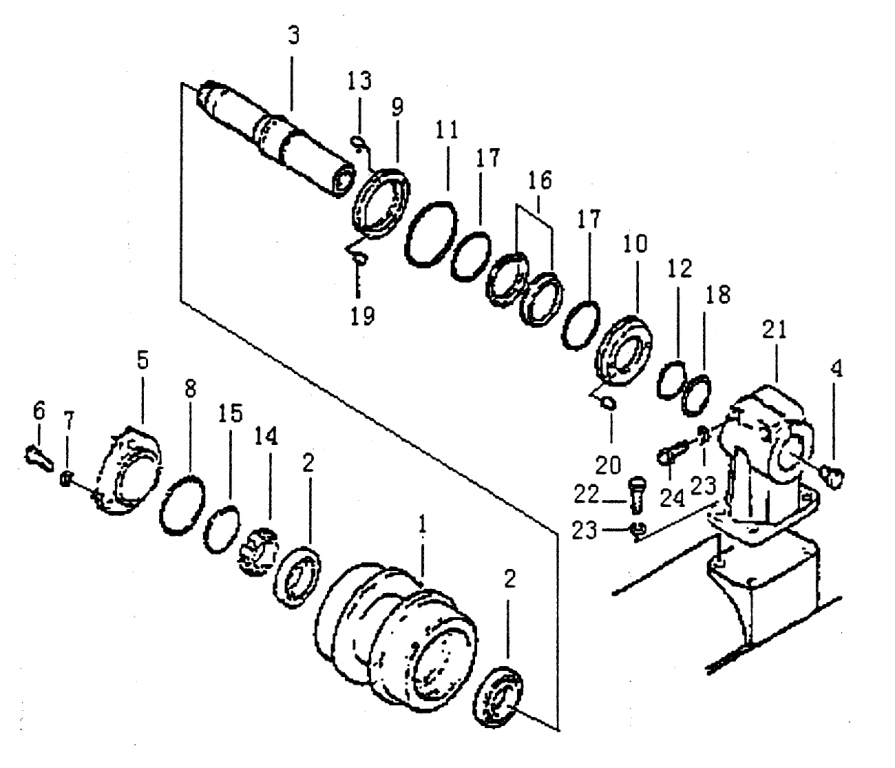

CARRIER ROLLER

← TRACK ROLLER TRACK SHOE (MASTER PIN TYPE) (STD.) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ROLLER

Каталожный номер:175-30-15115

Комплект:4

Примечание:30-98

№ на схеме:2

Наименование:BEARING

Каталожный номер:06000-30212

Комплект:8

Примечание:

№ на схеме:3

Наименование:SHAFT

Каталожный номер:175-30-25130

Комплект:4

Примечание:30-99

№ на схеме:4

Наименование:PLUG

Каталожный номер:07052-21624

Комплект:4

Примечание:

№ на схеме:5

Наименование:COVER

Каталожный номер:175-30-25142

Комплект:4

Примечание:30-100

№ на схеме:6

Наименование:BOLT M14X40

Каталожный номер:01010-51440

Комплект:12

Примечание:GB5783

№ на схеме:7

Наименование:WASHER 14

Каталожный номер:01602-21442

Комплект:12

Примечание:GB93

№ на схеме:8

Наименование:O-RING

Каталожный номер:07000-05105

Комплект:4

Примечание:

№ на схеме:9

Наименование:GUIDE (A)

Каталожный номер:175-30-35160

Комплект:4

Примечание:30-101

№ на схеме:10

Наименование:GUIDE (B)

Каталожный номер:175-30-35170

Комплект:4

Примечание:30-102

№ на схеме:11

Наименование:O-RING

Каталожный номер:07000-02130

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:07000-03065

Комплект:4

Примечание:

№ на схеме:13

Наименование:PIN, DOWEL

Каталожный номер:04020-00616

Комплект:8

Примечание:GB119

№ на схеме:14

Наименование:NUT

Каталожный номер:170-30-15190

Комплект:4

Примечание:30-103

№ на схеме:15

Наименование:RING

Каталожный номер:17Q-30-15210

Комплект:4

Примечание:30-104

№ на схеме:16

Наименование:RING, SEAL

Каталожный номер:175-30-36270

Комплект:8

Примечание:30-48a

№ на схеме:17

Наименование:O-RING

Каталожный номер:175-30-16215

Комплект:8

Примечание:30-49a

№ на схеме:18

Наименование:RING

Каталожный номер:04064-07025

Комплект:4

Примечание:GB894.1

№ на схеме:19

Наименование:PLUG, WOOD

Каталожный номер:07049-00811

Комплект:8

Примечание:

№ на схеме:20

Наименование:PLUG DOWEL

Каталожный номер:175-30-35180

Комплект:8

Примечание:30-105

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:175-30-25183

Комплект:4

Примечание:30-106

№ на схеме:22

Наименование:BOLT M20X65

Каталожный номер:01010-52065

Комплект:16

Примечание:GB5782

№ на схеме:23

Наименование:WASHER 20

Каталожный номер:01602-22060

Комплект:24

Примечание:GB93

№ на схеме:24

Наименование:BOLT M20X90

Каталожный номер:01010-32090

Комплект:8

Примечание:GB5782
