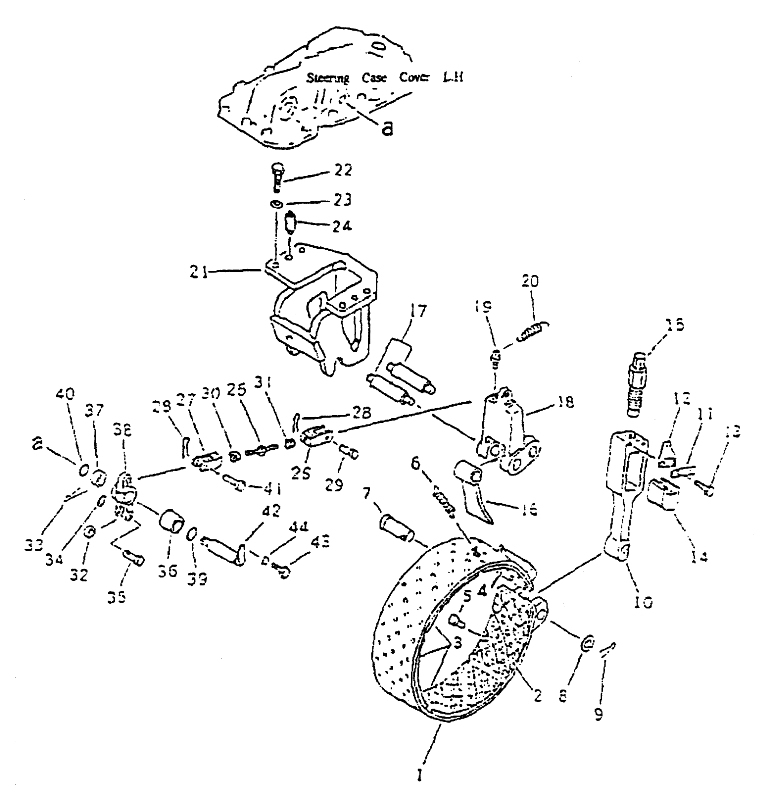

BRAKE BAND AND LINKAGE

← UNIVERSAL JOINT BRAKE BOOSTER AND PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:BRACK BAND ASS Y (R.H)

Каталожный номер:175-33-00091

Комплект:1

Примечание:

№ на схеме:

Наименование:BRACK BAND ASSY (L.H)

Каталожный номер:175-33-00018

Комплект:1

Примечание:

№ на схеме:1

Наименование:BAND R.H

Каталожный номер:175-33-28210

Комплект:1

Примечание:33-11

№ на схеме:1

Наименование:BAND L.H

Каталожный номер:175-33-28110

Комплект:1

Примечание:33-3

№ на схеме:2

Наименование:LINING, BRAKE (A)

Каталожный номер:175-33-28130

Комплект:2

Примечание:33-5

№ на схеме:3

Наименование:LINING, BRAKE (B)

Каталожный номер:175-33-28140

Комплект:6

Примечание:33-6

№ на схеме:4

Наименование:LINING, BRAKE (A)

Каталожный номер:175-33-28130

Комплект:2

Примечание:33-5

№ на схеме:5

Наименование:RIVET

Каталожный номер:04412-00541

Комплект:99

Примечание:

№ на схеме:6

Наименование:SPRING

Каталожный номер:100-33-13120

Комплект:2

Примечание:33-7

№ на схеме:7

Наименование:PIN

Каталожный номер:175-33-24210

Комплект:2

Примечание:33-8

№ на схеме:8

Наименование:WASHER

Каталожный номер:175-33-24220

Комплект:2

Примечание:33-9

№ на схеме:9

Наименование:PIN COTTER

Каталожный номер:04050-14050

Комплект:2

Примечание:

№ на схеме:10

Наименование:ROD

Каталожный номер:175-33-24231

Комплект:2

Примечание:T14A-33-1

№ на схеме:11

Наименование:PLATE, LOCK

Каталожный номер:154-33-11620

Комплект:2

Примечание:33-15

№ на схеме:12

Наименование:SPRING, LOCK

Каталожный номер:154-33-11610

Комплект:2

Примечание:33-14

№ на схеме:13

Наименование:BOLT M10x16-Zn

Каталожный номер:GB5783

Комплект:4

Примечание:

№ на схеме:14

Наименование:PLATE,LOCK

Каталожный номер:154-33-11540

Комплект:2

Примечание:33-16

№ на схеме:15

Наименование:BOLT, ADJUSTING

Каталожный номер:175-33-24270

Комплект:2

Примечание:T14A-33-2

№ на схеме:16

Наименование:END

Каталожный номер:175-33-24240

Комплект:2

Примечание:33-18

№ на схеме:17

Наименование:PIN

Каталожный номер:175-33-24260

Комплект:4

Примечание:33-20

№ на схеме:18

Наименование:LEVER

Каталожный номер:175-33-24251

Комплект:2

Примечание:T14A-33-3

№ на схеме:19

Наименование:SEAT

Каталожный номер:154-33-11650

Комплект:2

Примечание:33-22

№ на схеме:20

Наименование:SPRING

Каталожный номер:154-33-12171

Комплект:2

Примечание:33-21

№ на схеме:21

Наименование:BRACKET R.H

Каталожный номер:175-33-24291

Комплект:1

Примечание:T14A-33-11

№ на схеме:21

Наименование:BRACKET L.H

Каталожный номер:175-33-24281

Комплект:1

Примечание:T14A-33-12

№ на схеме:22

Наименование:BOLT M20x55-Zn

Каталожный номер:GB5783

Комплект:8

Примечание:

№ на схеме:23

Наименование:WASHER 20-Zn

Каталожный номер:GB93

Комплект:8

Примечание:

№ на схеме:24

Наименование:PIN,DOWEL

Каталожный номер:154-33-11720

Комплект:4

Примечание:33-25

№ на схеме:25

Наименование:BOLT

Каталожный номер:175-33-24311

Комплект:2

Примечание:33-26

№ на схеме:26

Наименование:YOKE

Каталожный номер:175-33-24320

Комплект:2

Примечание:33-27

№ на схеме:27

Наименование:YOKE

Каталожный номер:175-33-24330

Комплект:2

Примечание:33-28

№ на схеме:28

Наименование:PIN,dowel 4x28-Zn

Каталожный номер:GB91

Комплект:4

Примечание:

№ на схеме:29

Наименование:PIN

Каталожный номер:175-33-24450

Комплект:2

Примечание:33-30

№ на схеме:30

Наименование:NUT М18х1.5

Каталожный номер:01583-01811

Комплект:2

Примечание:

№ на схеме:31

Наименование:NUT

Каталожный номер:175-33-24342

Комплект:2

Примечание:33-31

№ на схеме:32

Наименование:ROLLER

Каталожный номер:170-33-13330

Комплект:2

Примечание:33-32

№ на схеме:33

Наименование:PIN, DOWEL 4x26-Zn

Каталожный номер:GB91

Комплект:2

Примечание:

№ на схеме:34

Наименование:WASHER 16-300HV

Каталожный номер:GB97. 1

Комплект:2

Примечание:

№ на схеме:35

Наименование:PIN 16x45

Каталожный номер:04205-01645

Комплект:2

Примечание:

№ на схеме:36

Наименование:SPACER

Каталожный номер:198-43-13220

Комплект:2

Примечание:T14A-33-14

№ на схеме:37

Наименование:SPACER

Каталожный номер:154-33-21280

Комплект:1

Примечание:33-35

№ на схеме:38

Наименование:LEVER

Каталожный номер:175-33-24353

Комплект:1

Примечание:T14A-33-13

№ на схеме:39

Наименование:O-RING

Каталожный номер:07000-03030

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-RING

Каталожный номер:07000-03025

Комплект:2

Примечание:

№ на схеме:41

Наименование:PIN

Каталожный номер:175-33-24450

Комплект:2

Примечание:33-30

№ на схеме:42

Наименование:SHAFT

Каталожный номер:T14A-33-15

Комплект:2

Примечание:

№ на схеме:43

Наименование:BOLT M10x25

Каталожный номер:GB5783

Комплект:2

Примечание:

№ на схеме:44

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:2

Примечание:
