BOTTOM GUADE

BOTTOM GUADE

← FLOOR PLATE (PD320Y-2) OPERATOR SEAT →

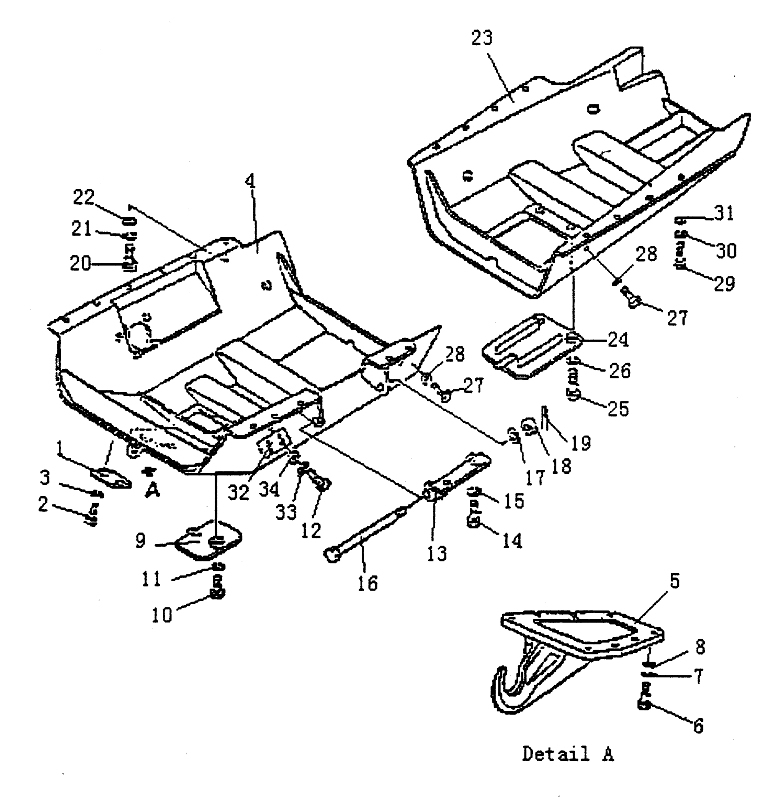

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:за
Наименование:WASHER 24-Zn
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:COVER
Каталожный номер:54-133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT M12x35-Zn
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:COVER
Каталожный номер:54-119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HOOK
Каталожный номер:54-127
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:BOLT M20x80-10.9-Zn
Каталожный номер:GB5782
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:WASHER 20-Zn
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER 20-Zn
Каталожный номер:01643-32060
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:COVER
Каталожный номер:54-125
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BOLT M12x35-Zn
Каталожный номер:GB5783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:BOLT M12x35-Zn
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BRACKET
Каталожный номер:54-120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:BOLT M24x55-Zn
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:WASHER 24-Zn
Каталожный номер:GB93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:54-121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:WASHER 30-300HV-Zn
Каталожный номер:GB97.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:NUT М30хЗ
Каталожный номер:01590-13033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:PIN 5x55-Zn
Каталожный номер:GB91
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BOLT M24x80-10.9-Zn
Каталожный номер:GB5783
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:WASHER 24-Zn
Каталожный номер:GB93
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:WASHER 24
Каталожный номер:01643-32640
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:COVER
Каталожный номер:54-122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:COVER
Каталожный номер:54-126
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:BOLT M12x35-Zn
Каталожный номер:GB5783
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:BOLT M24x55-Zn
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:WASHER 24-Zn
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:BOLT M24x80-10.9-Zn
Каталожный номер:GB5783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:WASHER 24
Каталожный номер:01643-32640
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:COVER
Каталожный номер:54-128
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:WASHER 12-Zn
Каталожный номер:GB93
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:WASHER 12-300HV-Zn
Каталожный номер:GB97.1
Комплект:8
Примечание:
