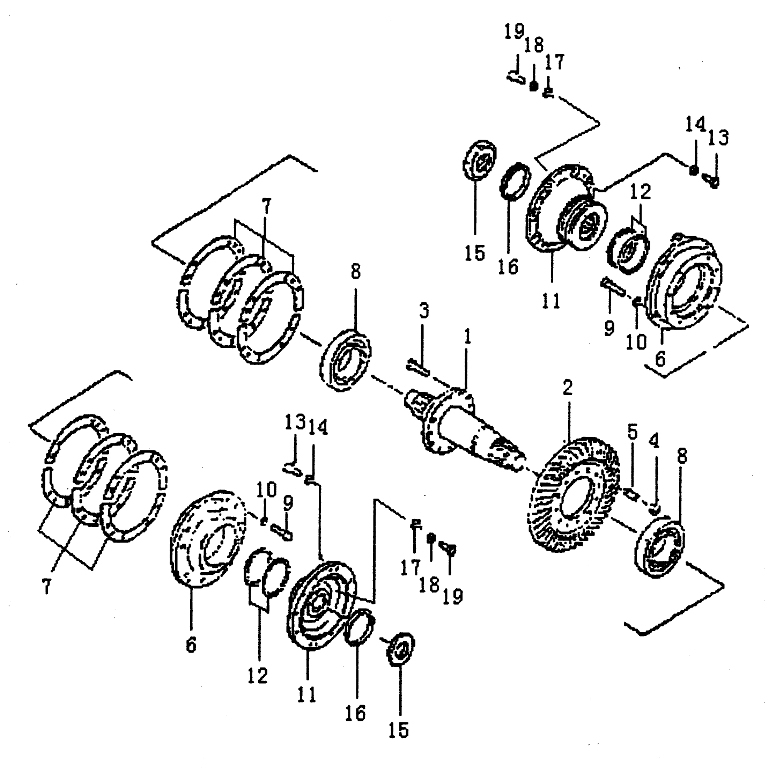

BEVEL GEAR AND SHAFT

← OIL FILLER AND LEVER GAUGE STEERING CLUTCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT

Каталожный номер:21-26а

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEAR, BEVEL

Каталожный номер:21-27

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:21-29

Комплект:12

Примечание:

№ на схеме:4

Наименование:NUT M16-Zn

Каталожный номер:GB6170

Комплект:12

Примечание:

№ на схеме:5

Наименование:PLATE, LOCK

Каталожный номер:21-28

Комплект:6

Примечание:

№ на схеме:6

Наименование:CAGE, BEARING

Каталожный номер:21-30

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM ASS‘Y

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:21-33

Комплект:16

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:21-32

Комплект:14

Примечание:

№ на схеме:7

Наименование:SHIM

Каталожный номер:21-31

Комплект:18

Примечание:

№ на схеме:8

Наименование:BEARING

Каталожный номер:06000-32219

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT M14X45-10.9-Zn

Каталожный номер:GB5783

Комплект:16

Примечание:

№ на схеме:10

Наименование:WASHER 14

Каталожный номер:GB93

Комплект:16

Примечание:

№ на схеме:11

Наименование:HUB

Каталожный номер:21-34a

Комплект:2

Примечание:

№ на схеме:12

Наименование:RING, SEAL

Каталожный номер:21-35

Комплект:4

Примечание:

№ на схеме:13

Наименование:BOLT M16X45-10.9-Zn

Каталожный номер:GB5783

Комплект:24

Примечание:

№ на схеме:14

Наименование:WASHER 16

Каталожный номер:GB93

Комплект:24

Примечание:

№ на схеме:15

Наименование:NUT

Каталожный номер:21-37

Комплект:2

Примечание:

№ на схеме:16

Наименование:PACKING

Каталожный номер:21-38

Комплект:2

Примечание:

№ на схеме:17

Наименование:LOCK

Каталожный номер:21-36a

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER 10

Каталожный номер:GB93

Комплект:6

Примечание:

№ на схеме:19

Наименование:BOLT M10X25-10.9-Zn

Каталожный номер:GB5783

Комплект:6

Примечание:
