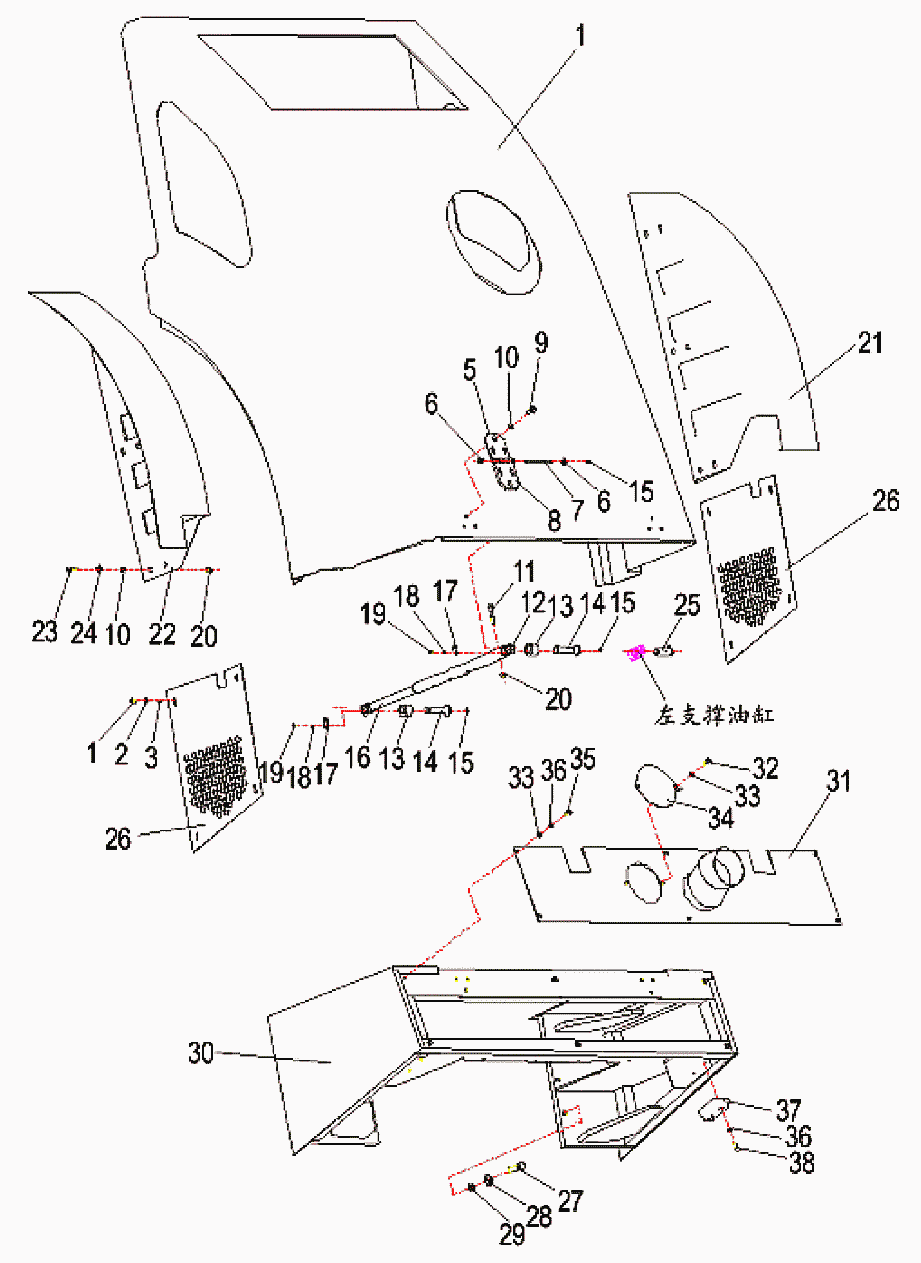

Капот/Engine Cover

← Подъем капота/Support System Таблички и опозновательные знаки/Plate And Decals →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:4005443

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:4404007

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:4401043

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bonnet

Каталожный номер:9503085

Комплект:1

Примечание:

№ на схеме:5

Наименование:Foldout

Каталожный номер:9500614

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:4413077

Комплект:4

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:9500616

Комплект:2

Примечание:

№ на схеме:8

Наименование:Foldout

Каталожный номер:9500615

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:4005052

Комплект:12

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:4401045

Комплект:24

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:4004032

Комплект:1

Примечание:

№ на схеме:12

Наименование:Support sleeve

Каталожный номер:9500610

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:9500606

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:9500607

Комплект:2

Примечание:

№ на схеме:15

Наименование:Lubricating cup

Каталожный номер:4901001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Support pole

Каталожный номер:9500613

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fixed plate

Каталожный номер:9500435

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:4401005

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:4005019

Комплект:8

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:4005052

Комплект:15

Примечание:

№ на схеме:21

Наименование:Left cover plate

Каталожный номер:9500431

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right cover plate

Каталожный номер:9500432

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:4005316

Комплект:12

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:4404023

Комплект:12

Примечание:

№ на схеме:25

Наименование:Connect pin

Каталожный номер:9500434

Комплект:2

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:9500436

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:4005382

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:4404012

Комплект:4

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:4401011

Комплект:4

Примечание:

№ на схеме:30

Наименование:Weld frame

Каталожный номер:9500378

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover plate

Каталожный номер:9503231

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:4005454

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:4401007

Комплект:8

Примечание:

№ на схеме:34

Наименование:Cover plate

Каталожный номер:9500439

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:4005040

Комплект:6

Примечание:

№ на схеме:36

Наименование:Washer

Каталожный номер:4004008

Комплект:10

Примечание:

№ на схеме:37

Наименование:Rubber block

Каталожный номер:9500129

Комплект:2

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:4204080

Комплект:4

Примечание:
