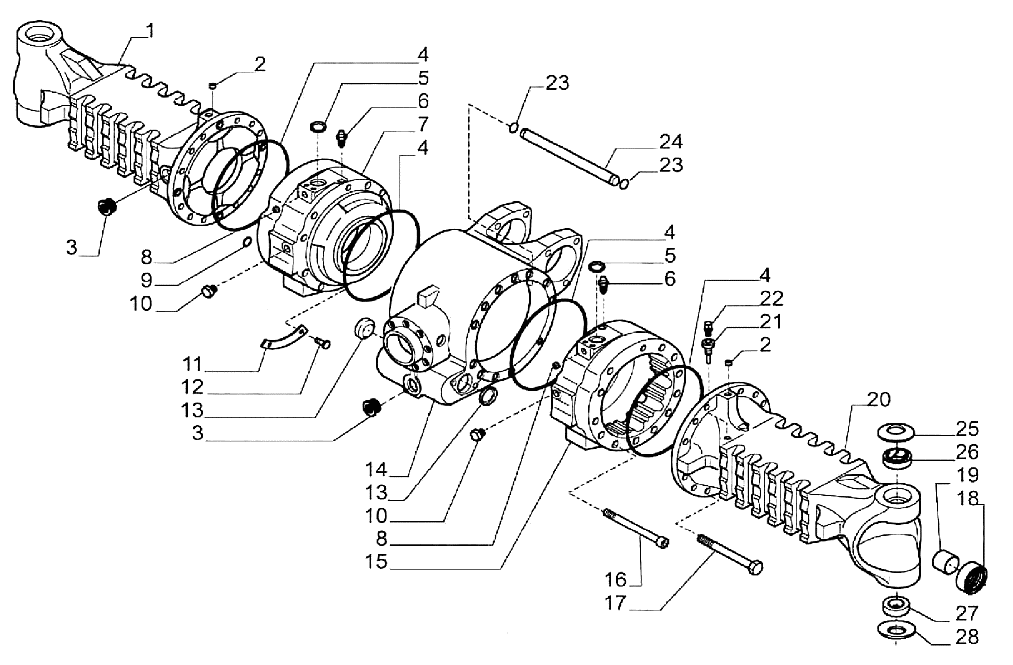

Задний мост / вход

← Мосты Задний мост / шарнирное соединение и цилиндр системы управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Лучевая трубка левая

Каталожный номер:C77AJ36

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пробка

Каталожный номер:C77AJ37

Комплект:2

Примечание:

№ на схеме:3

Наименование:Пробка

Каталожный номер:C77AH24

Комплект:2

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:C77AJ38

Комплект:4

Примечание:

№ на схеме:5

Наименование:Пробка

Каталожный номер:C77AJ39

Комплект:2

Примечание:

№ на схеме:6

Наименование:Всасывающая трубка

Каталожный номер:C77AJ40

Комплект:2

Примечание:

№ на схеме:7

Наименование:Тормозной цилиндр левый

Каталожный номер:C77AJ41

Комплект:1

Примечание:

№ на схеме:8

Наименование:Заглушка

Каталожный номер:C77AJ42

Комплект:2

Примечание:

№ на схеме:9

Наименование:Уплотнительное кольцо

Каталожный номер:C77AJ43

Комплект:8

Примечание:

№ на схеме:10

Наименование:Пробка

Каталожный номер:C77AJ44

Комплект:2

Примечание:

№ на схеме:11

Наименование:Пластина

Каталожный номер:C77AJ45

Комплект:2

Примечание:

№ на схеме:12

Наименование:Заклепка

Каталожный номер:C77AJ46

Комплект:4

Примечание:

№ на схеме:13

Наименование:Пробка

Каталожный номер:C77AJ47

Комплект:2

Примечание:

№ на схеме:14

Наименование:Центральный корпус

Каталожный номер:C77AJ48

Комплект:1

Примечание:

№ на схеме:15

Наименование:Тормозной цилиндр правый

Каталожный номер:C77AJ49

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:C77AJ50

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:C77AJ51

Комплект:22

Примечание:

№ на схеме:18

Наименование:Уплотнительное кольцо

Каталожный номер:C77AJ52

Комплект:2

Примечание:

№ на схеме:19

Наименование:Втулка

Каталожный номер:C77AJ53

Комплект:2

Примечание:

№ на схеме:20

Наименование:Лучевая трубка правая

Каталожный номер:C77AJ54

Комплект:1

Примечание:

№ на схеме:21

Наименование:Трубопровод сапуна

Каталожный номер:C77AJ55

Комплект:1

Примечание:

№ на схеме:22

Наименование:Всасывающая трубка

Каталожный номер:C77AJ56

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:C77AJ57

Комплект:2

Примечание:

№ на схеме:24

Наименование:Трубка

Каталожный номер:C77AJ58

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:C77AJ59

Комплект:2

Примечание:

№ на схеме:26

Наименование:Втулка

Каталожный номер:C77AJ60

Комплект:2

Примечание:

№ на схеме:27

Наименование:Втулка

Каталожный номер:C77AJ61

Комплект:2

Примечание:

№ на схеме:28

Наименование:Шайба

Каталожный номер:C77AJ62

Комплект:2

Примечание:
