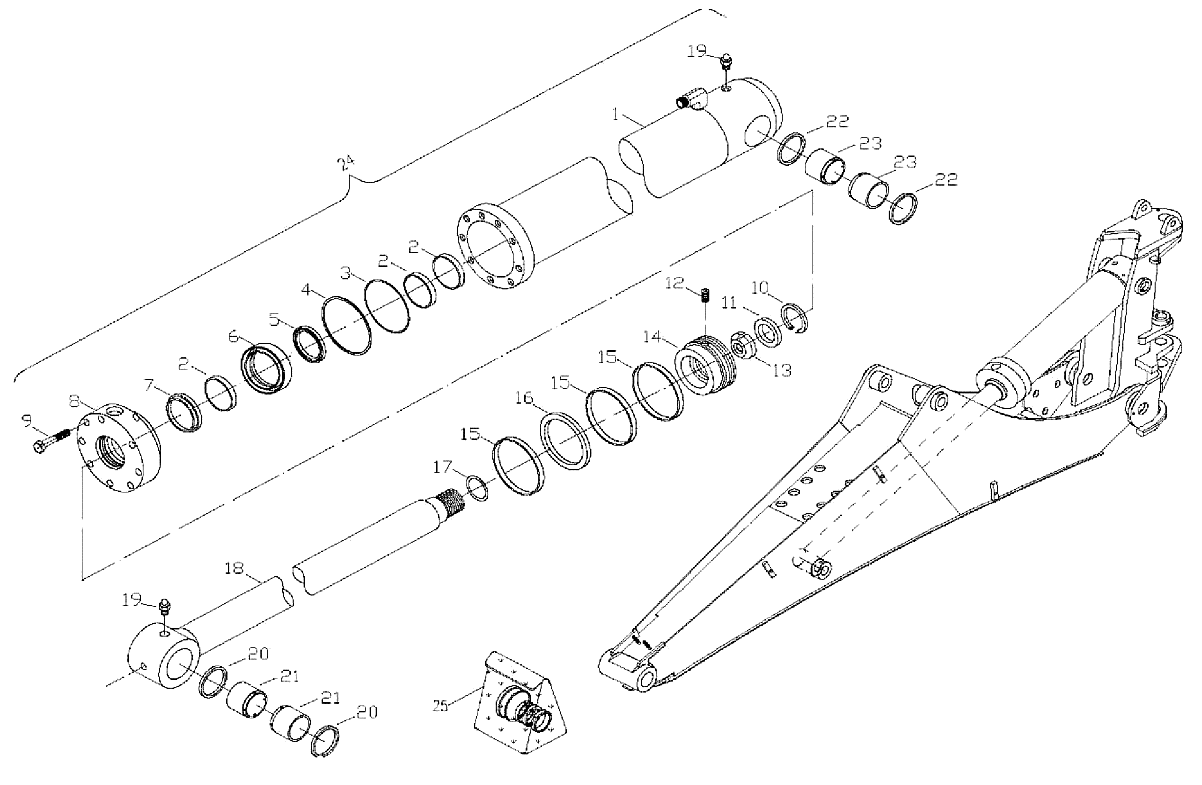

Цилиндр стрелы

← Вращающийся цилиндр Цилиндр рукояти →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Цилиндр трубки в сборе

Каталожный номер:C74B16

Комплект:1

Примечание:

№ на схеме:2

Наименование:Тефлоновое кольцо

Каталожный номер:TR7014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Упорное кольцо

Каталожный номер:BR0025

Комплект:1

Примечание:

№ на схеме:4

Наименование:О-кольцо

Каталожный номер:OR2695

Комплект:1

Примечание:

№ на схеме:5

Наименование:Кольцо

Каталожный номер:OM5048

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гайка-кольцо

Каталожный номер:NT0074

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пылезащитное уплотнение

Каталожный номер:TZ0029

Комплект:1

Примечание:

№ на схеме:8

Наименование:Направляющая

Каталожный номер:C74A89

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:02N062

Комплект:1

Примечание:

№ на схеме:10

Наименование:Сегмент

Каталожный номер:75M741

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:C75A47

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:45M816

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:C75A41

Комплект:1

Примечание:

№ на схеме:14

Наименование:Поршень

Каталожный номер:C74A88

Комплект:1

Примечание:

№ на схеме:15

Наименование:Тефлоновое кольцо

Каталожный номер:TR9039

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо

Каталожный номер:OM0042

Комплект:2

Примечание:

№ на схеме:17

Наименование:О-кольцо

Каталожный номер:OR4454

Комплект:1

Примечание:

№ на схеме:18

Наименование:Стержень в сборе

Каталожный номер:C74B17

Комплект:1

Примечание:

№ на схеме:19

Наименование:Масленка

Каталожный номер:30M003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Пылезащитное уплотнение

Каталожный номер:TK0008

Комплект:1

Примечание:

№ на схеме:21

Наименование:Втулка

Каталожный номер:204175001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ремкомплект в сборе

Каталожный номер:204175002

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ремкомплект

Каталожный номер:204175018

Комплект:

Примечание:

№ на схеме:24

Наименование:Цилиндр стрелы в сборе

Каталожный номер:C74B15

Комплект:

Примечание:

№ на схеме:25

Наименование:Ремкомплект

Каталожный номер:C74A97

Комплект:

Примечание:
