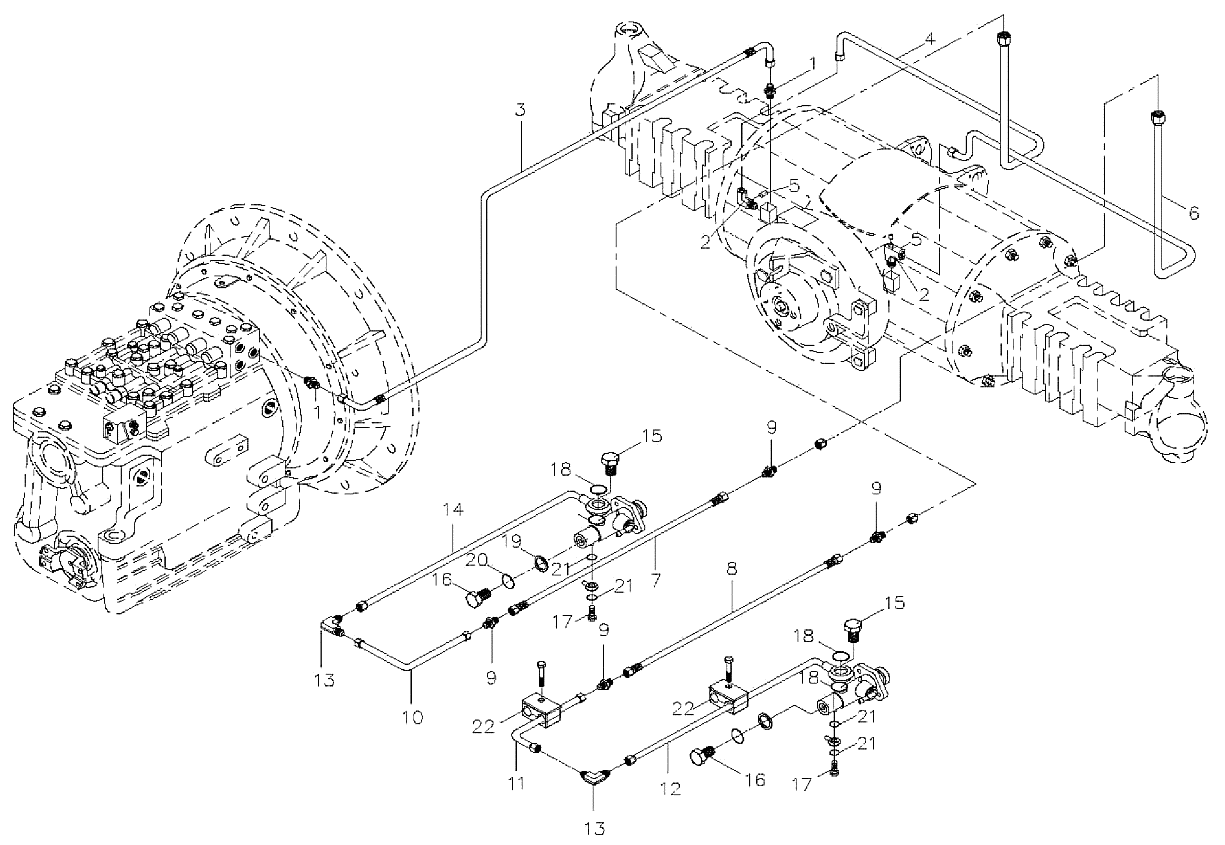

Тормозная система

← Цилиндр рулевого управления Трансмиссия / маслоохладитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фитинг

Каталожный номер:SR1000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Фитинг

Каталожный номер:C17R82

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шланг

Каталожный номер:C17S66

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шланг

Каталожный номер:C17R86

Комплект:1

Примечание:

№ на схеме:5

Наименование:Индикатор

Каталожный номер:21T056

Комплект:2

Примечание:

№ на схеме:6

Наименование:Трубка

Каталожный номер:C17R88

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг

Каталожный номер:C17Z43

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг

Каталожный номер:C17Z44

Комплект:1

Примечание:

№ на схеме:9

Наименование:Фитинг

Каталожный номер:C17H62

Комплект:4

Примечание:

№ на схеме:10

Наименование:Трубка

Каталожный номер:C17I83

Комплект:1

Примечание:

№ на схеме:11

Наименование:Трубка

Каталожный номер:C17I82

Комплект:1

Примечание:

№ на схеме:12

Наименование:Трубка

Каталожный номер:C17N86

Комплект:1

Примечание:

№ на схеме:13

Наименование:Трубка

Каталожный номер:SLR0103

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шланг

Каталожный номер:C17N84

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:C08A66

Комплект:2

Примечание:

№ на схеме:16

Наименование:Пробка

Каталожный номер:KT0301

Комплект:2

Примечание:

№ на схеме:17

Наименование:Болт

Каталожный номер:C08A68

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:24M085

Комплект:4

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:23M808

Комплект:2

Примечание:

№ на схеме:20

Наименование:Уплотнительное О-кольцо

Каталожный номер:OR4066

Комплект:2

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:C08A69

Комплект:4

Примечание:

№ на схеме:22

Наименование:Зажим

Каталожный номер:C17V59

Комплект:2

Примечание:
