Топливный фильтр

← Генератор переменного тока Передняя панель и промежуточное зубчатое колесо →

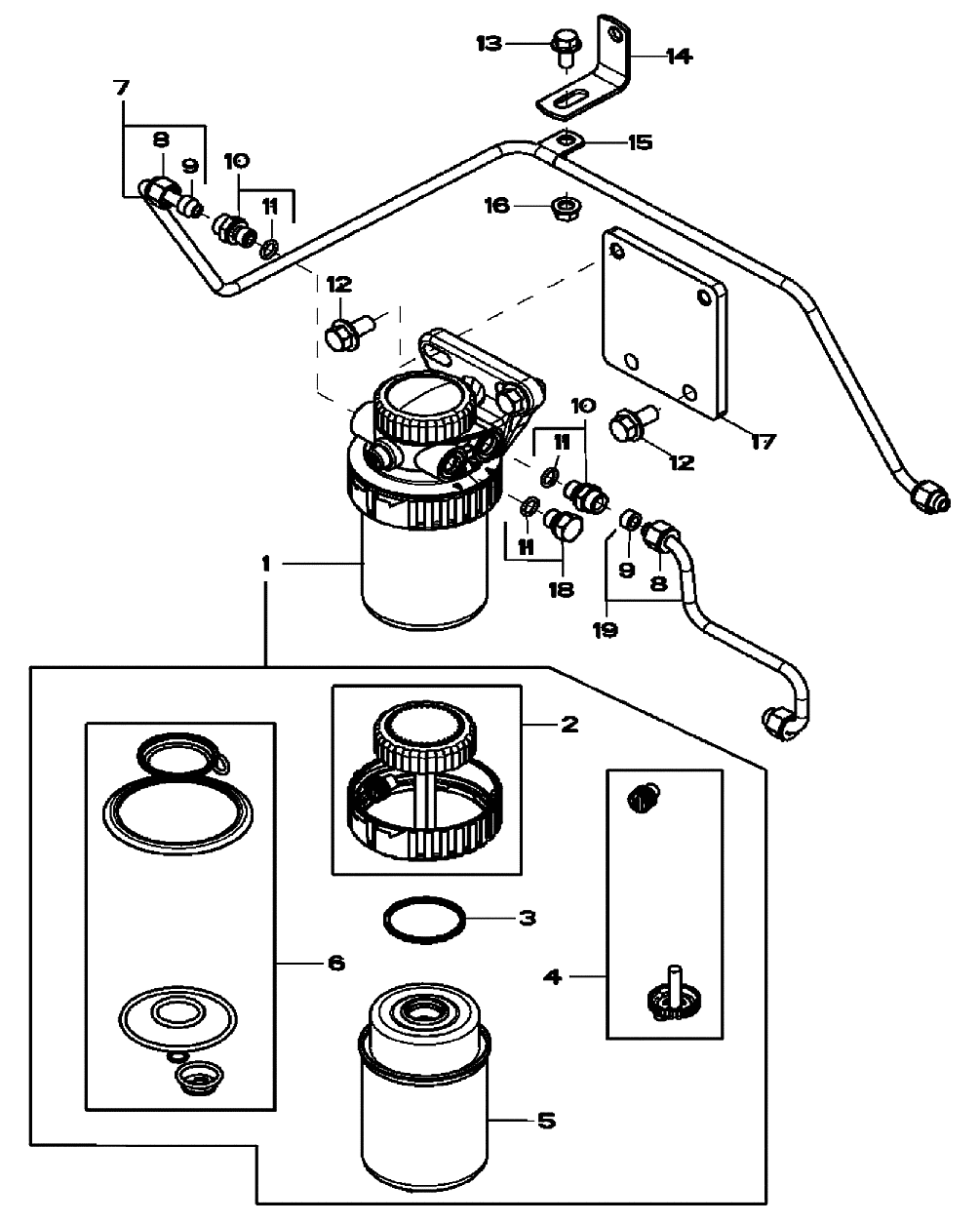

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Фильтр

Каталожный номер:C01AS67

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пломба в комплекте

Каталожный номер:C01AF89

Комплект:1

Примечание:

№ на схеме:3

Наименование:О-кольцо

Каталожный номер:C01AE62

Комплект:1

Примечание:

№ на схеме:4

Наименование:Сливной краник

Каталожный номер:C01AB76

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фильтрующий элемент

Каталожный номер:C01AS68

Комплект:1

Примечание:

№ на схеме:6

Наименование:Пломба в комплекте

Каталожный номер:C01AE63

Комплект:1

Примечание:

№ на схеме:7

Наименование:Топливопровод

Каталожный номер:C01AS69

Комплект:1

Примечание:

№ на схеме:8

Наименование:Трубная гайка

Каталожный номер:C01AE65

Комплект:1

Примечание:

№ на схеме:9

Наименование:Уплотнительная шайба

Каталожный номер:C01AB63

Комплект:1

Примечание:

№ на схеме:10

Наименование:Соединительная арматура

Каталожный номер:C01AA63

Комплект:2

Примечание:

№ на схеме:11

Наименование:О-кольцо

Каталожный номер:C01AA62

Комплект:2

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:C01AE20

Комплект:4

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:C01AB75

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кронштейн

Каталожный номер:C01AB74

Комплект:1

Примечание:

№ на схеме:15

Наименование:Зажим

Каталожный номер:C01AB73

Комплект:1

Примечание:

№ на схеме:16

Наименование:Гайка с буртиком

Каталожный номер:C01AB72

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кронштейн

Каталожный номер:L01AE51

Комплект:1

Примечание:

№ на схеме:18

Наименование:Заглушка

Каталожный номер:C01AB64

Комплект:2

Примечание:

№ на схеме:19

Наименование:Топливопровод

Каталожный номер:L01AE66

Комплект:1

Примечание:
