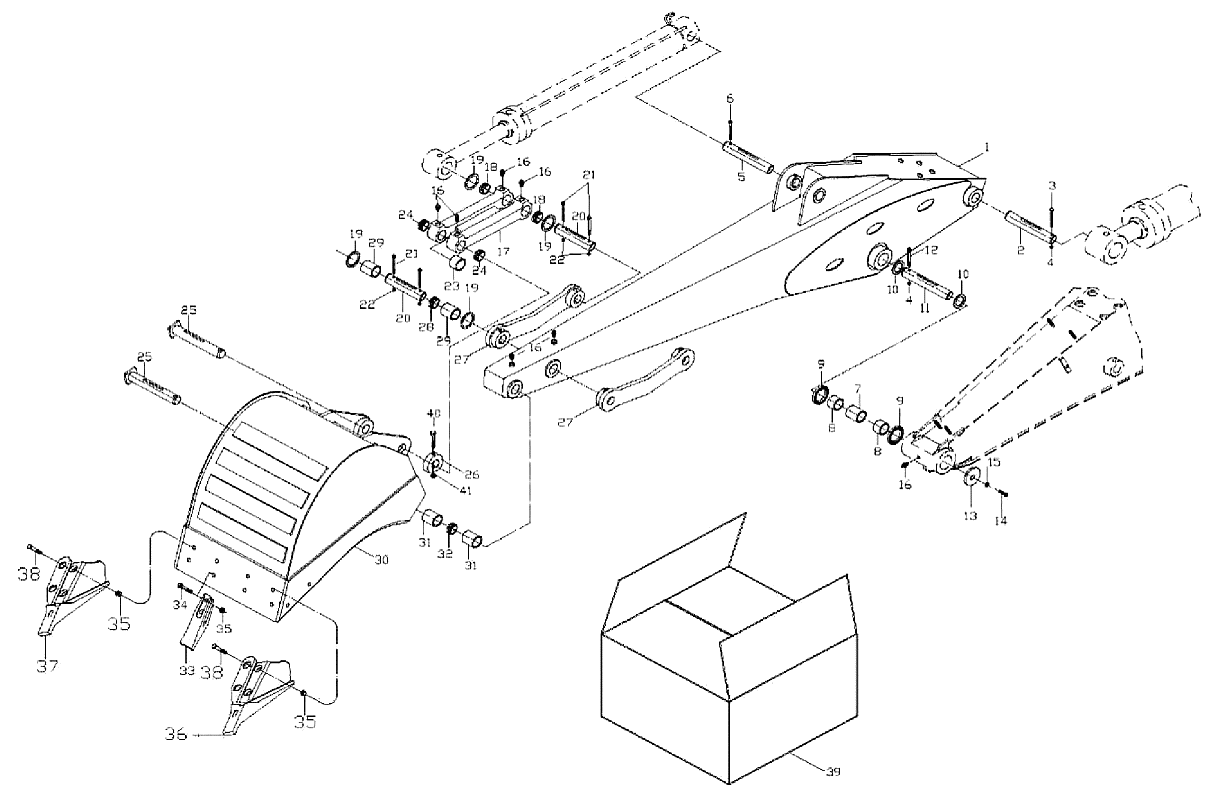

Стандартное подключение и соединение с ковшом

Каталожный номер:C04C47

Комплект:1

Примечание:

№ на схеме:3

Каталожный номер:01M107

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:05M411

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:C04C45

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:03M100

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:C04B04

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:C04A42

Комплект:2

Примечание:

№ на схеме:9

Наименование:Пылезащитное уплотнение

Каталожный номер:TK0012

Комплект:2

Примечание:

№ на схеме:10

Наименование:Прокладка

Каталожный номер:C04B29

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:C04A41

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:01M109

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:C04C56

Комплект:1

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:06M013

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:01M633

Комплект:1

Примечание:

№ на схеме:16

Наименование:Масленка

Каталожный номер:30M003

Комплект:7

Примечание:

№ на схеме:17

Наименование:Рычаг в сборе

Каталожный номер:C05B61

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:B69E59

Комплект:2

Примечание:

№ на схеме:19

Наименование:Прокладка

Каталожный номер:C04C17

Комплект:4

Примечание:

№ на схеме:20

Каталожный номер:C04B56

Комплект:2

Примечание:

№ на схеме:21

Каталожный номер:01M089

Комплект:4

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:05M408

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:B69E93

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:B69E57

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:204104069

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:204104101

Комплект:2

Примечание:

№ на схеме:27

Наименование:Рычаг

Каталожный номер:C79D38

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:B69E66

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:C04B58

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:C41B84

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:C41B85

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:C41B82

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:C41B81

Комплект:1

Примечание:

№ на схеме:30

Каталожный номер:C41B70

Комплект:1

Примечание:

№ на схеме:31

Наименование:Прокладка

Каталожный номер:C04A20

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:C04A19

Комплект:1

Примечание:

№ на схеме:33

Наименование:Зубья

Каталожный номер:C02B96

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:C02C39

Комплект:4

Примечание:

№ на схеме:35

Наименование:Гайка

Каталожный номер:C02B90

Комплект:8

Примечание:

№ на схеме:36

Наименование:Центральный правый

Каталожный номер:C41B44

Комплект:1

Примечание:

№ на схеме:37

Наименование:Центральный левый

Каталожный номер:C41B45

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:C02B89

Комплект:

Примечание:

№ на схеме:39

Наименование:Зубья

Каталожный номер:C41B80

Комплект:

Примечание:

№ на схеме:40
