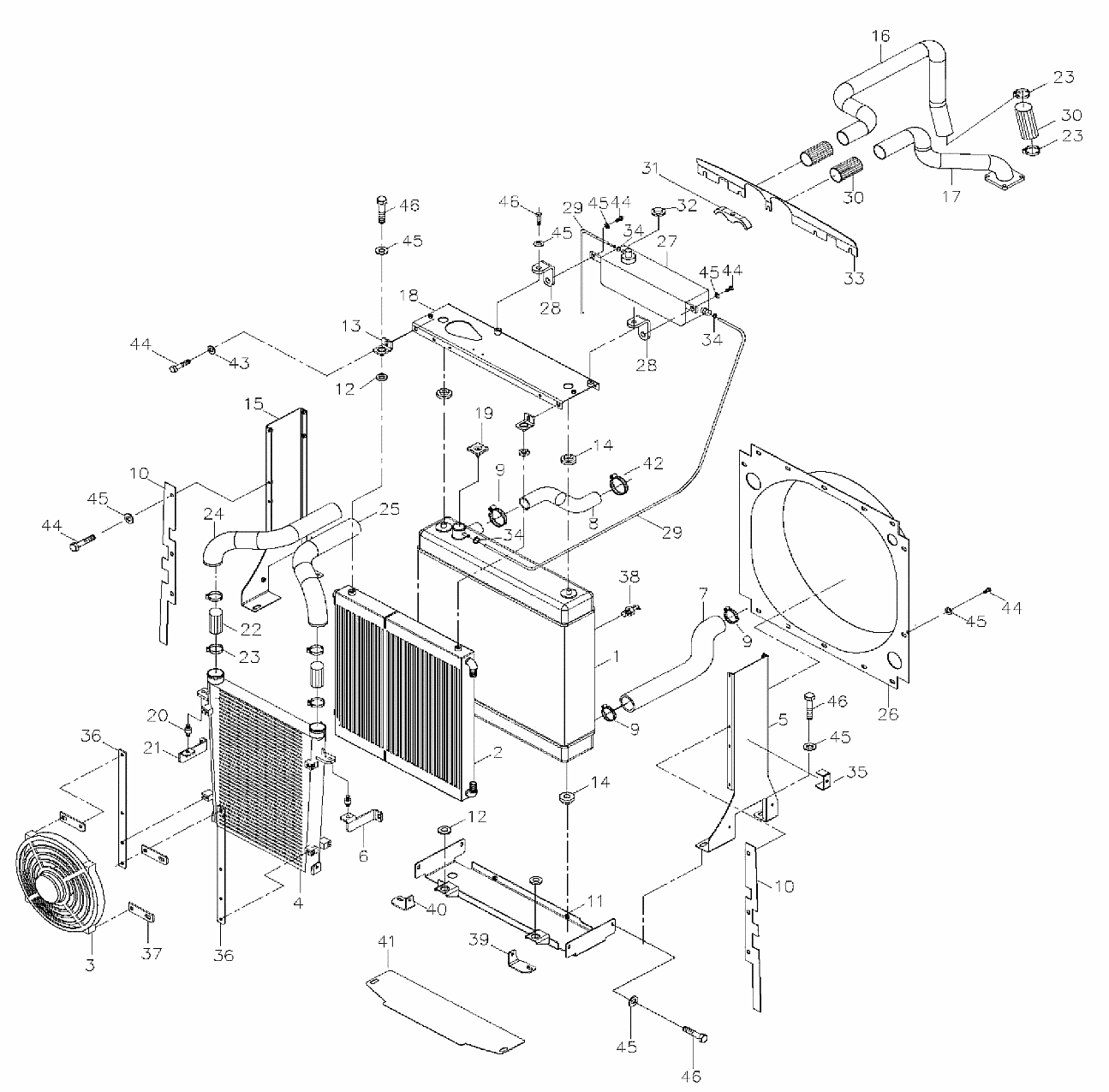

Система охлаждения

← Маслоохладитель Выхлопная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Водяной охладитель

Каталожный номер:C33C28

Комплект:1

Примечание:

№ на схеме:2

Наименование:Масляный охладитель

Каталожный номер:204133027

Комплект:1

Примечание:

№ на схеме:3

Наименование:Вентилятор

Каталожный номер:C33C83

Комплект:1

Примечание:

№ на схеме:4

Наименование:Промежуточный теплообменник

Каталожный номер:C33C82

Комплект:1

Примечание:

№ на схеме:5

Наименование:Пластина радиатора-левая

Каталожный номер:C33D72

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кронштейн

Каталожный номер:C33D80

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шланг радиатора

Каталожный номер:C33A69

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шланг радиатор

Каталожный номер:C33A70

Комплект:1

Примечание:

№ на схеме:9

Наименование:Зажим

Каталожный номер:36M512

Комплект:3

Примечание:

№ на схеме:10

Наименование:Пластина

Каталожный номер:C33C93

Комплект:2

Примечание:

№ на схеме:11

Наименование:Нижняя часть пластины

Каталожный номер:C33D67

Комплект:1

Примечание:

№ на схеме:12

Наименование:Резиновый упор

Каталожный номер:204133029

Комплект:4

Примечание:

№ на схеме:13

Наименование:Кронштейн

Каталожный номер:C33D76

Комплект:2

Примечание:

№ на схеме:14

Наименование:Резиновый упор

Каталожный номер:C33A65

Комплект:4

Примечание:

№ на схеме:15

Наименование:Пластина радиатора-правая

Каталожный номер:C33D69

Комплект:1

Примечание:

№ на схеме:16

Наименование:Трубка промежуточного теплообменника

Каталожный номер:C01E99

Комплект:1

Примечание:

№ на схеме:17

Наименование:Трубка промежуточного теплообменника

Каталожный номер:C01E98

Комплект:1

Примечание:

№ на схеме:18

Наименование:Верхняя пластина радиатора

Каталожный номер:C33D74

Комплект:1

Примечание:

№ на схеме:19

Наименование:Крышка

Каталожный номер:C33D12

Комплект:1

Примечание:

№ на схеме:20

Наименование:Резиновый упор

Каталожный номер:C33C96

Комплект:2

Примечание:

№ на схеме:21

Наименование:Кронштейн

Каталожный номер:C33D79

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шланг

Каталожный номер:C33C90

Комплект:2

Примечание:

№ на схеме:23

Наименование:Зажим

Каталожный номер:36M802

Комплект:4

Примечание:

№ на схеме:24

Наименование:Трубка промежуточного теплообменника

Каталожный номер:C01F01

Комплект:1

Примечание:

№ на схеме:25

Наименование:Трубка промежуточного теплообменника

Каталожный номер:C01F02

Комплект:1

Примечание:

№ на схеме:26

Наименование:Коробка затвора

Каталожный номер:C33D81

Комплект:1

Примечание:

№ на схеме:27

Наименование:Расширительный бачок

Каталожный номер:C33C48

Комплект:1

Примечание:

№ на схеме:28

Наименование:Кронштейн

Каталожный номер:C33C49

Комплект:2

Примечание:

№ на схеме:29

Наименование:Шланг

Каталожный номер:C98D73

Комплект:2

Примечание:

№ на схеме:30

Наименование:Шланг

Каталожный номер:C33C98

Комплект:3

Примечание:

№ на схеме:31

Наименование:зажим

Каталожный номер:C33D02

Комплект:2

Примечание:

№ на схеме:32

Наименование:Крышка

Каталожный номер:C33C64

Комплект:1

Примечание:

№ на схеме:33

Наименование:Верхняя пластина

Каталожный номер:C33D82

Комплект:1

Примечание:

№ на схеме:34

Наименование:Зажим

Каталожный номер:36M501

Комплект:3

Примечание:

№ на схеме:35

Наименование:Зажим шланга

Каталожный номер:517A83

Комплект:2

Примечание:

№ на схеме:36

Наименование:Кронштейн

Каталожный номер:C33D10

Комплект:2

Примечание:

№ на схеме:37

Наименование:Кронштейн

Каталожный номер:C33D11

Комплект:4

Примечание:

№ на схеме:38

Наименование:TAP

Каталожный номер:C33B06

Комплект:1

Примечание:

№ на схеме:39

Наименование:Кронштейн

Каталожный номер:C33D78

Комплект:1

Примечание:

№ на схеме:40

Наименование:Кронштейн

Каталожный номер:C33D77

Комплект:1

Примечание:

№ на схеме:41

Наименование:Изоляционная пластина

Каталожный номер:C33D41

Комплект:1

Примечание:

№ на схеме:42

Наименование:Зажим

Каталожный номер:36M513

Комплект:7

Примечание:

№ на схеме:43

Наименование:Шайба

Каталожный номер:23M833

Комплект:2

Примечание:

№ на схеме:44

Наименование:Болт

Каталожный номер:01M537

Комплект:20

Примечание:

№ на схеме:45

Наименование:Шайба

Каталожный номер:23M834

Комплект:26

Примечание:

№ на схеме:46

Наименование:Болт

Каталожный номер:01M540

Комплект:14

Примечание:
