Подъемный цилиндр

Подъемный цилиндр

← Цилиндр ковша Подъемный цилиндр →

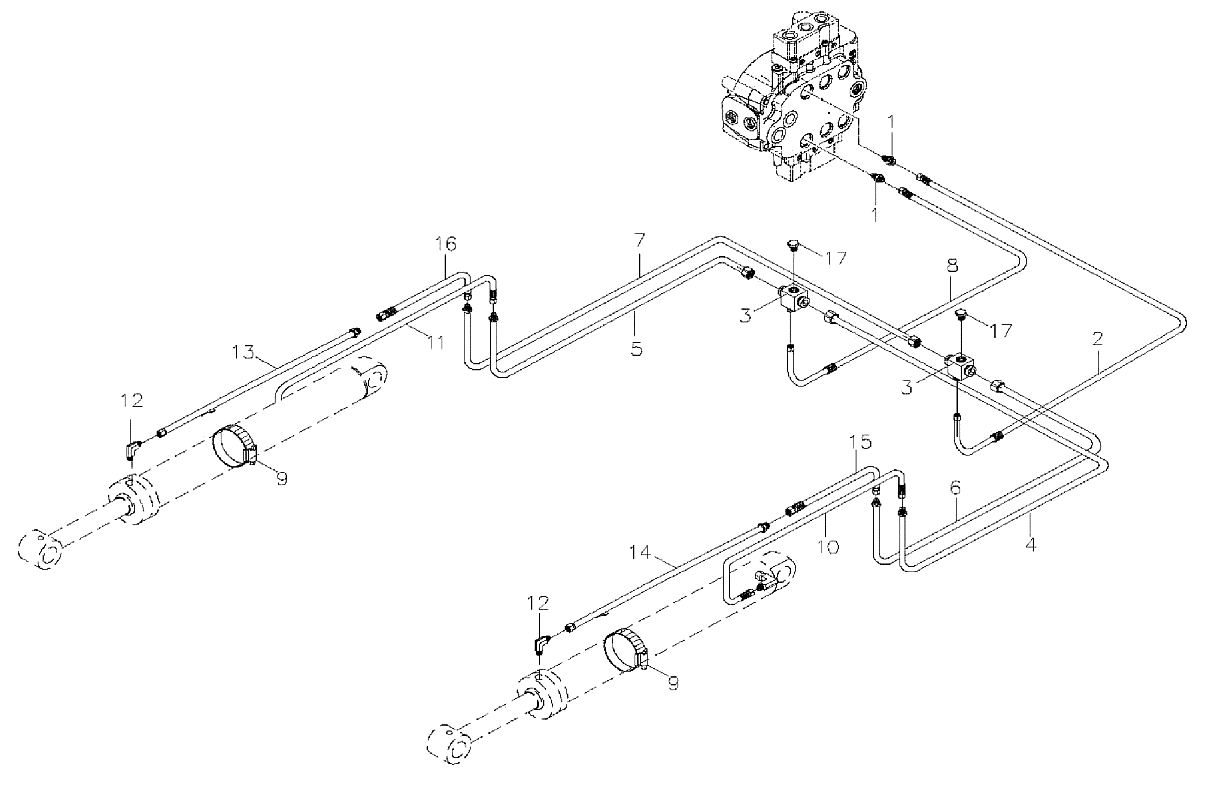

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Фитинг
Каталожный номер:SR0055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шланг
Каталожный номер:203117002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Фитинг
Каталожный номер:C17H64
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Трубка
Каталожный номер:C17S01
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Трубка
Каталожный номер:C17R98
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Трубка
Каталожный номер:C17C96
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Трубка
Каталожный номер:C17R94
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шланг
Каталожный номер:203117001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Зажим
Каталожный номер:36M014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шланг
Каталожный номер:C17S86
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шланг
Каталожный номер:C17S85
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Фитинг L-Образный
Каталожный номер:SL0402
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Трубка
Каталожный номер:C17Y24
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Трубка
Каталожный номер:C17Y26
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Фитинг
Каталожный номер:C17S84
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Фитинг
Каталожный номер:C17S83
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Пробка
Каталожный номер:KT0303
Комплект:2
Примечание:
