Основной топливный фильтр

← Водяной насос Шкив вентилятора →

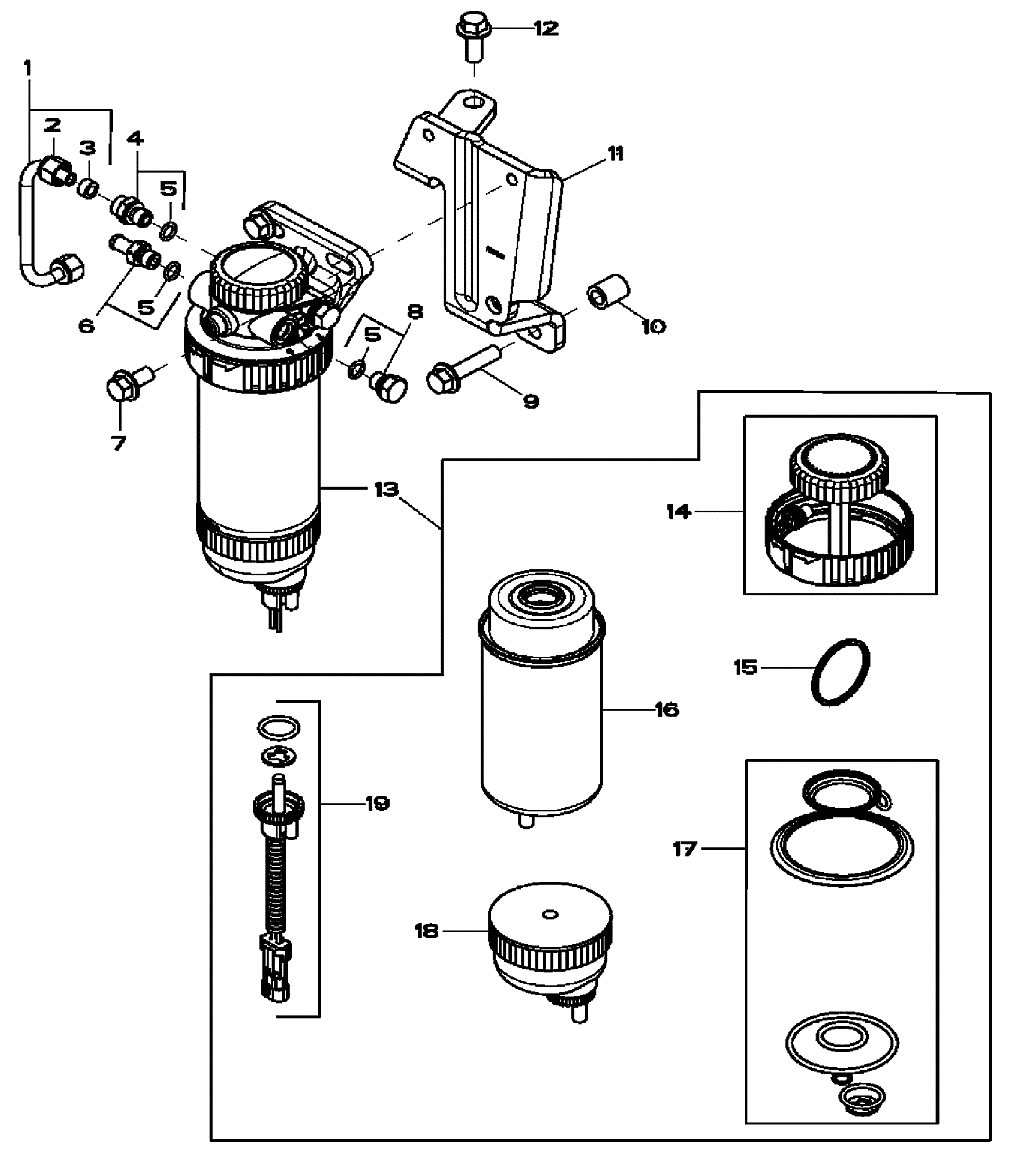

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Топливопровод

Каталожный номер:C01AS90

Комплект:1

Примечание:

№ на схеме:2

Наименование:О-кольцо

Каталожный номер:L01AE65

Комплект:1

Примечание:

№ на схеме:3

Наименование:Уплотнительная шайба

Каталожный номер:C01AB63

Комплект:1

Примечание:

№ на схеме:4

Наименование:Адаптер патрубка

Каталожный номер:C01AA63

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное О-кольцо

Каталожный номер:C01AA62

Комплект:1

Примечание:

№ на схеме:6

Наименование:Фитинг

Каталожный номер:L01AE68

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:C01AE20

Комплект:2

Примечание:

№ на схеме:8

Наименование:Заглушка фильтра

Каталожный номер:C01AB64

Комплект:2

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:C01AB10

Комплект:1

Примечание:

№ на схеме:10

Наименование:Прокладка

Каталожный номер:C01AS91

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кронштейн

Каталожный номер:C01AS85

Комплект:1

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:C01AA47

Комплект:1

Примечание:

№ на схеме:13

Наименование:Фильтр

Каталожный номер:401901070

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнение в сборе

Каталожный номер:C01AF89

Комплект:1

Примечание:

№ на схеме:15

Наименование:Уплотнительное О-кольцо в сборе

Каталожный номер:C01AE62

Комплект:1

Примечание:

№ на схеме:16

Наименование:Элемент фильтра

Каталожный номер:401901071

Комплект:1

Примечание:

№ на схеме:17

Наименование:Уплотнение в сборе

Каталожный номер:C01AE63

Комплект:1

Примечание:

№ на схеме:18

Наименование:Отстойник

Каталожный номер:C01AE64

Комплект:1

Примечание:

№ на схеме:19

Наименование:Жгут проводов

Каталожный номер:401901072

Комплект:1

Примечание:
