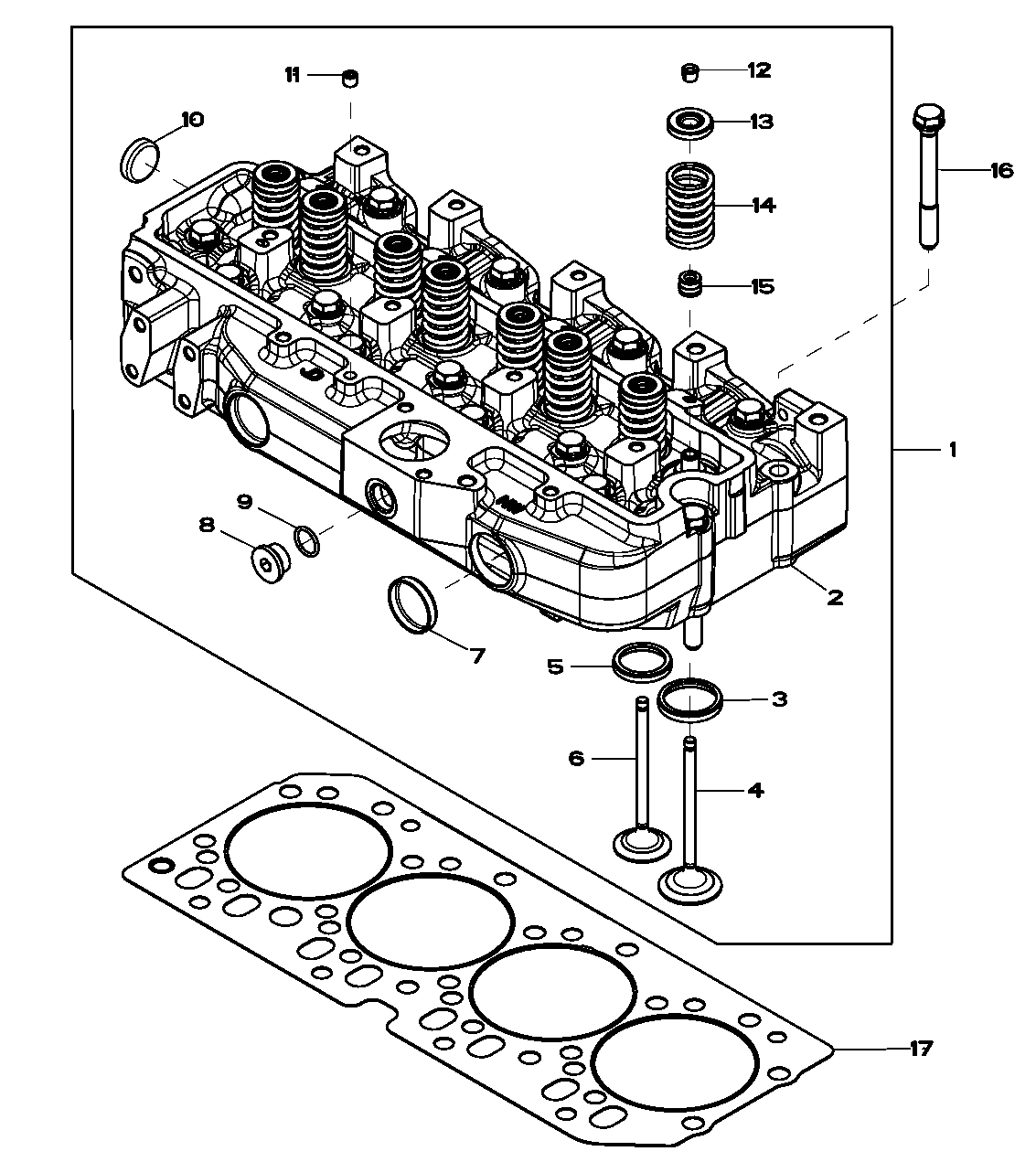

Крышка цилиндра

← Блок цилиндров Привод вспомогательного механизма →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Крышка цилиндра

Каталожный номер:C01AS83

Комплект:1

Примечание:

№ на схеме:2

Наименование:Крышка цилиндра

Каталожный номер:C01AS84

Комплект:1

Примечание:

№ на схеме:3

Наименование:Вставное седло клапана

Каталожный номер:C01AD64

Комплект:4

Примечание:

№ на схеме:4

Наименование:Впускной клапан

Каталожный номер:C01AD74

Комплект:1

Примечание:

№ на схеме:4

Наименование:Впускной клапан

Каталожный номер:C01AD73

Комплект:1

Примечание:

№ на схеме:4

Наименование:Впускной клапан

Каталожный номер:C01AD72

Комплект:4

Примечание:

№ на схеме:5

Наименование:Вставное седло клапана

Каталожный номер:C01AD67

Комплект:4

Примечание:

№ на схеме:6

Наименование:Выпускной клапан

Каталожный номер:C01AD71

Комплект:1

Примечание:

№ на схеме:6

Наименование:Выпускной клапан

Каталожный номер:C01AD70

Комплект:1

Примечание:

№ на схеме:6

Наименование:Выпускной клапан

Каталожный номер:C01AD69

Комплект:4

Примечание:

№ на схеме:7

Наименование:Пробка

Каталожный номер:C01AD68

Комплект:2

Примечание:

№ на схеме:8

Наименование:Патрубок

Каталожный номер:C01AD59

Комплект:1

Примечание:

№ на схеме:9

Наименование:О-кольцо

Каталожный номер:C01AD60

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пробка

Каталожный номер:C01AD61

Комплект:1

Примечание:

№ на схеме:11

Наименование:Заглушка трубы

Каталожный номер:C01AS85

Комплект:1

Примечание:

№ на схеме:12

Наименование:Крепежное соединение

Каталожный номер:C01AD56

Комплект:16

Примечание:

№ на схеме:13

Наименование:Ротатор

Каталожный номер:C01AD57

Комплект:8

Примечание:

№ на схеме:14

Наименование:Пружина

Каталожный номер:C01AD58

Комплект:8

Примечание:

№ на схеме:15

Наименование:Уплотнитель

Каталожный номер:C01AD76

Комплект:8

Примечание:

№ на схеме:16

Наименование:Винт с головкой

Каталожный номер:C01AD55

Комплект:18

Примечание:

№ на схеме:17

Наименование:Прокладка крышки цилиндра двигателя

Каталожный номер:C01AD75

Комплект:1

Примечание:
