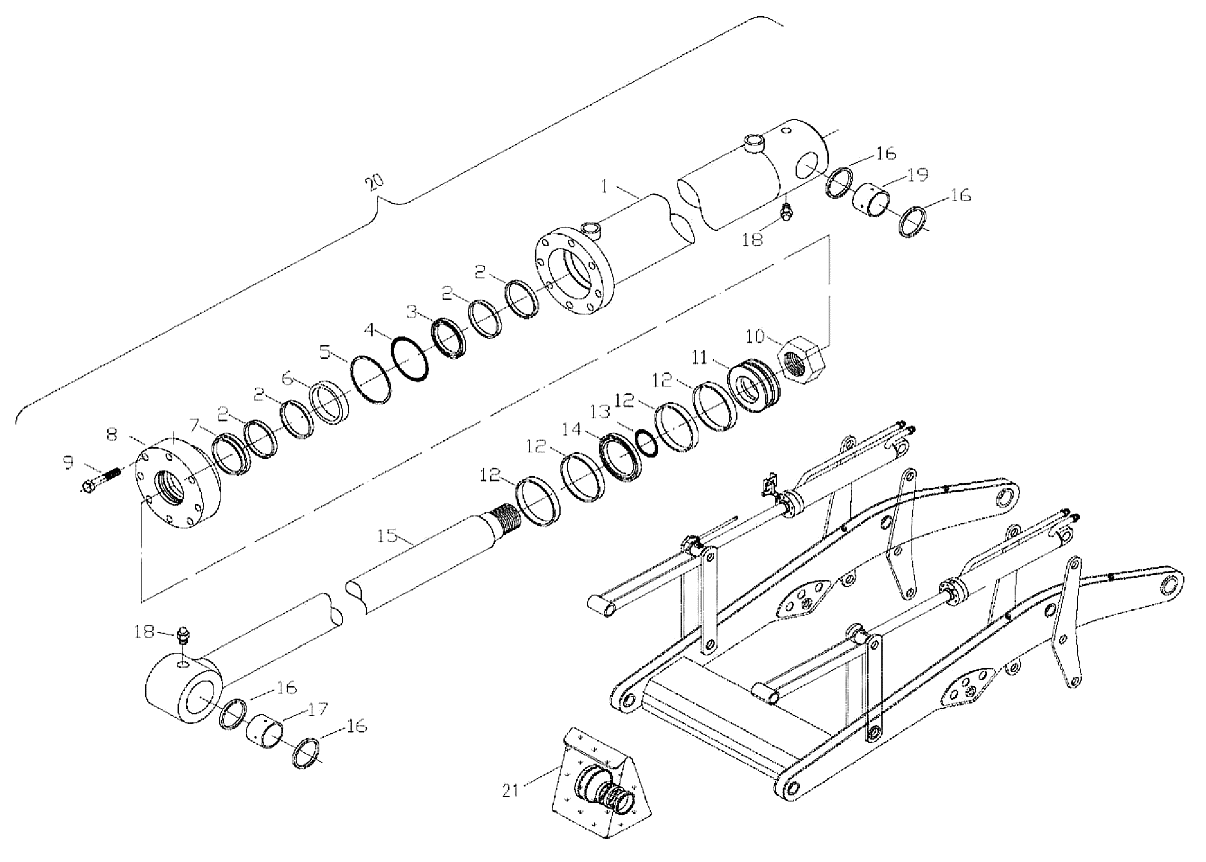

Гидроцилиндр опрокидывания ковша

← Гидроцилиндр подъема Гидроцилиндр стабилизации →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Трубопровод цилиндра в сборе

Каталожный номер:C11A86

Комплект:1

Примечание:

№ на схеме:2

Наименование:Тефлоновое кольцо

Каталожный номер:TR7095

Комплект:4

Примечание:

№ на схеме:3

Наименование:Кольцо

Каталожный номер:OM5044

Комплект:1

Примечание:

№ на схеме:4

Наименование:О-кольцо

Каталожный номер:OR0604

Комплект:1

Примечание:

№ на схеме:5

Наименование:Упорное кольцо

Каталожный номер:BR0039

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо

Каталожный номер:NT0059

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пылезащитное уплотнение

Каталожный номер:TZ0026

Комплект:1

Примечание:

№ на схеме:8

Наименование:Направляющая

Каталожный номер:C11A61

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:01N573

Комплект:8

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:C11A30

Комплект:1

Примечание:

№ на схеме:11

Наименование:Поршень

Каталожный номер:C11A60

Комплект:1

Примечание:

№ на схеме:12

Наименование:Тефлоновое кольцо

Каталожный номер:TR9027

Комплект:4

Примечание:

№ на схеме:13

Наименование:О-кольцо

Каталожный номер:OR4385

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо

Каталожный номер:OM0030

Комплект:1

Примечание:

№ на схеме:15

Наименование:Стержень в сборе

Каталожный номер:C11A87

Комплект:1

Примечание:

№ на схеме:16

Наименование:Масленка

Каталожный номер:TK0008

Комплект:4

Примечание:

№ на схеме:17

Наименование:Втулка

Каталожный номер:C04A16

Комплект:1

Примечание:

№ на схеме:18

Наименование:Масленка

Каталожный номер:30M003

Комплект:2

Примечание:

№ на схеме:19

Наименование:Втулка

Каталожный номер:C04B43

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гидроцилиндр опрокидывания ковша

Каталожный номер:C11A85

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ремкомплект

Каталожный номер:C11A76

Комплект:1

Примечание:
