Гидравлический аккумулятор и система EHSS

Гидравлический аккумулятор и система EHSS

← Подключение табличек Дополнительное оборудование →

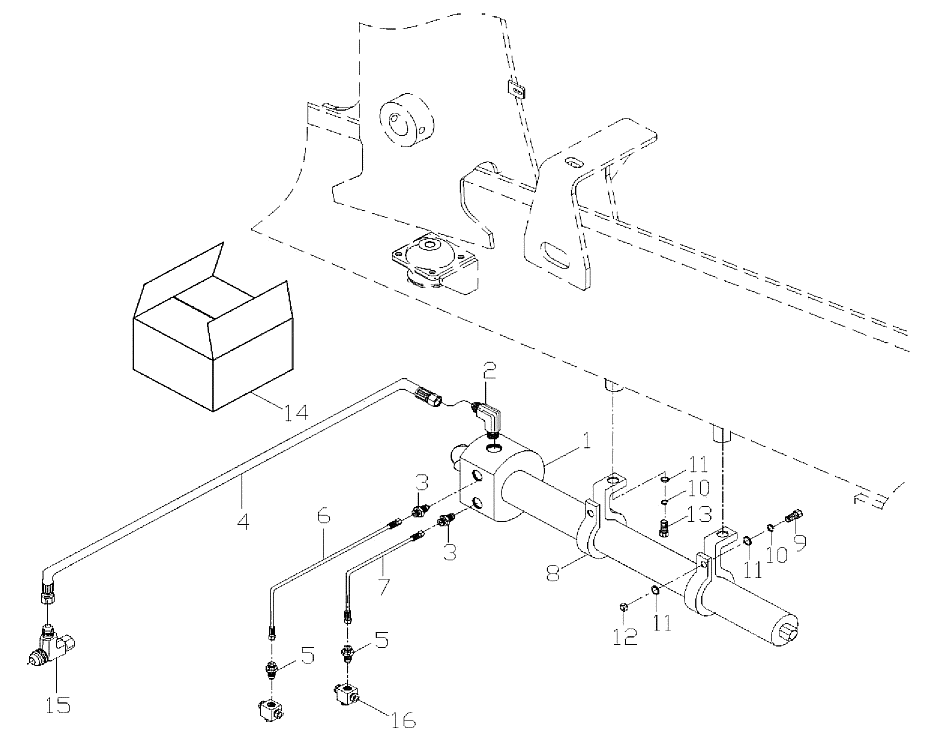

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Аккумулятор
Каталожный номер:C17V05
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Фитинг
Каталожный номер:SL0003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Фитинг
Каталожный номер:SR0002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шланг
Каталожный номер:C17V07
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Фитинг
Каталожный номер:SR0401
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шланг
Каталожный номер:C17V09
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шланг
Каталожный номер:C17V08
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Зажим
Каталожный номер:C17V06
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Болт
Каталожный номер:01M570
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Пружинная шайба
Каталожный номер:06M011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Шайба
Каталожный номер:23M868
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Фитинг
Каталожный номер:05M011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:01M572
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:EHSS в сборе
Каталожный номер:C17V93
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Фитинг Т
Каталожный номер:ST0452
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Фитинг Т
Каталожный номер:C17R69
Комплект:2
Примечание:
