Ведущий мост 20/18-С216NZE/20/18-C216VB

← Масляный охладитель преобразователя крутящего момента 560F.1.1.2 Главный редуктор 82281600/82990500 →

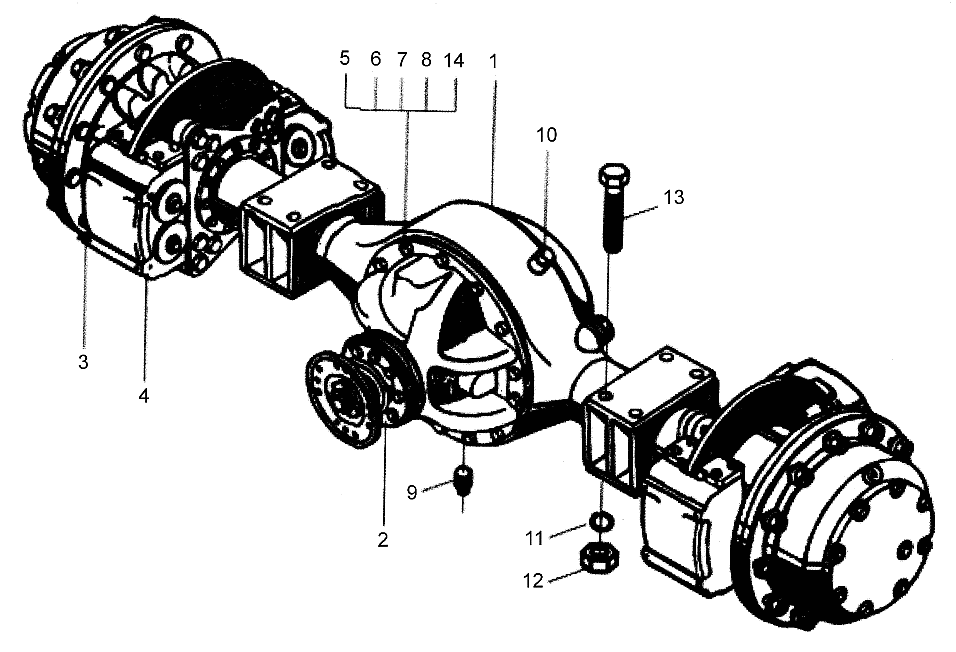

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Корпус оси

Каталожный номер:75090929

Комплект:1

Примечание:

№ на схеме:2

Наименование:Главный редуктор (задняя ось)

Каталожный номер:82281600

Комплект:1

Примечание:

№ на схеме:2

Наименование:Главный редуктор (передняя ось)

Каталожный номер:82290500

Комплект:1

Примечание:

№ на схеме:3

Наименование:Планетарный редуктор

Каталожный номер:83228300

Комплект:2

Примечание:

№ на схеме:4

Наименование:Двойной дисковый тормоз

Каталожный номер:72006036

Комплект:2

Примечание:

№ на схеме:5

Наименование:Шайба

Каталожный номер:5202005

Комплект:

Примечание:

№ на схеме:6

Наименование:Болт М14х1.5х35

Каталожный номер:50012017

Комплект:10

Примечание:

№ на схеме:7

Наименование:Болт М14х1.5х40

Каталожный номер:50012019

Комплект:2

Примечание:

№ на схеме:8

Наименование:Болт М14х1.5х60

Каталожный номер:50011012

Комплект:2

Примечание:

№ на схеме:9

Наименование:Заглушка м24х1.5

Каталожный номер:75500197

Комплект:2

Примечание:

№ на схеме:10

Наименование:Воздушная заглушка z1/8”

Каталожный номер:56100001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 30

Каталожный номер:GB93-87

Комплект:16

Примечание:

№ на схеме:12

Наименование:Гайка М30х2

Каталожный номер:ZL40.2-5

Комплект:16

Примечание:

№ на схеме:13

Наименование:Болт М30х2х110 (задняя ось)

Каталожный номер:GB5785-86

Комплект:8

Примечание:

№ на схеме:13

Наименование:Болт М30х2х140 (передняя ось)

Каталожный номер:GB5785-86

Комплект:8

Примечание:

№ на схеме:14

Наименование:Шпилька

Каталожный номер:51270005

Комплект:3

Примечание:
