Система управления LW560F.7.1.14

← Система управления трансмиссией LW560F.2.1 Передняя полурама →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

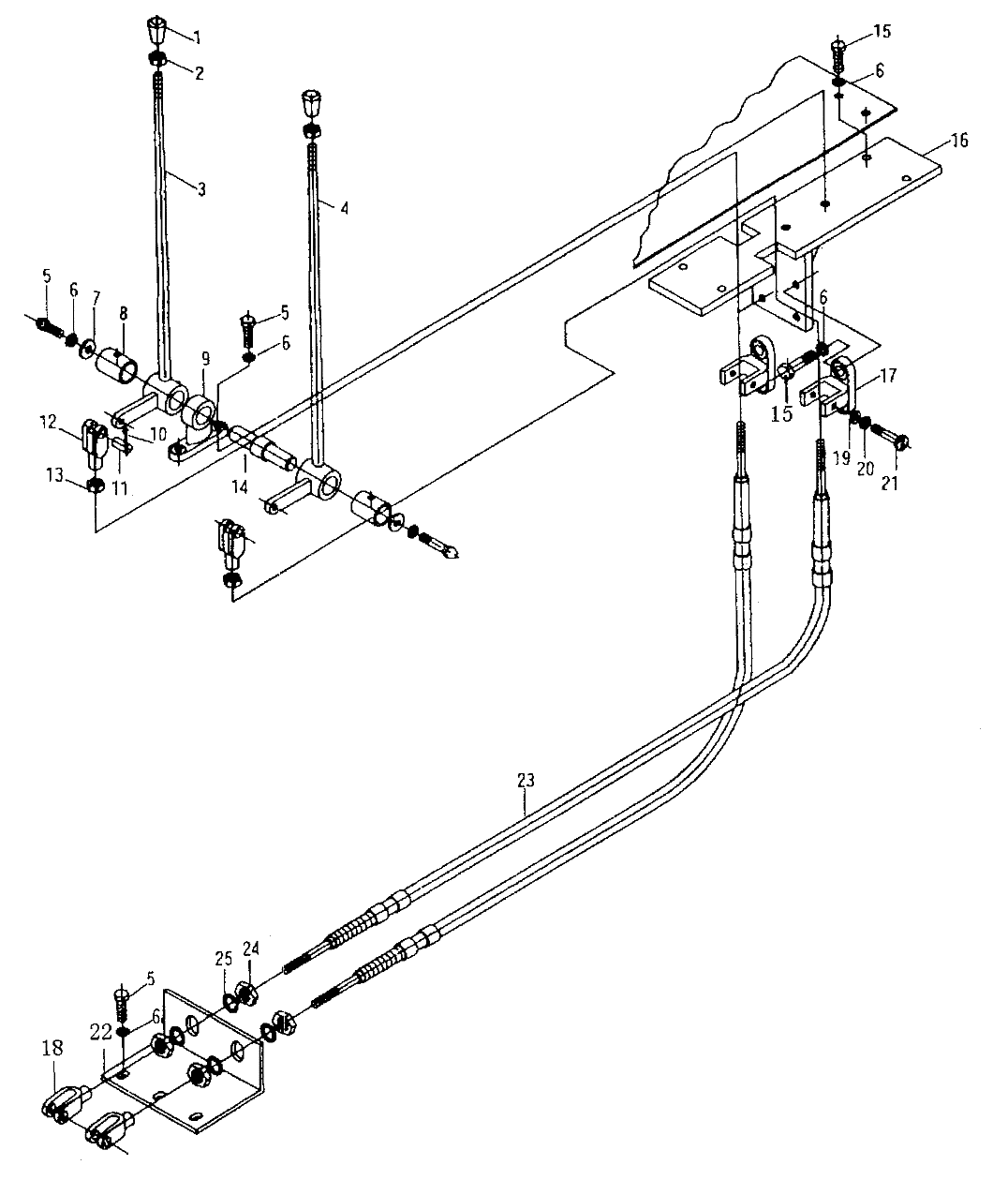

№ на схеме:1

Наименование:Ручка

Каталожный номер:Z5G7.3-1

Комплект:2

Примечание:

№ на схеме:2

Наименование:Гайка

Каталожный номер:GB6172-86

Комплект:2

Примечание:

№ на схеме:3

Наименование:Рычаг подъема

Каталожный номер:LW560R7.1.14.2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Рычаг наклона

Каталожный номер:LW560F.7.1.14.3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:GB5783-86..

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:ZL50 (II). 10.7-3

Комплект:2

Примечание:

№ на схеме:7

Наименование:Подшипник

Каталожный номер:GB/T276-94

Комплект:4

Примечание:

№ на схеме:8

Наименование:Втулка

Каталожный номер:ZL50 (II) .10.7-1

Комплект:2

Примечание:

№ на схеме:9

Наименование:Опорная поверхность

Каталожный номер:ZL50.10.7-1

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шпилька 2.5х16

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шпилька В10х35

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:12

Наименование:Скоба

Каталожный номер:ZL40.7.5-2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Гайка М10х1

Каталожный номер:GB6173-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:Вал

Каталожный номер:ZL50 (II). 10.7-2

Комплект:1

Примечание:

№ на схеме:15

Наименование:Болт М10х30

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:16

Наименование:Платформа

Каталожный номер:LW560F.7.1.14.1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Опорная поверхность скобы

Каталожный номер:ZL50.10.7-6

Комплект:2

Примечание:

№ на схеме:18

Наименование:Скоба

Каталожный номер:L40.10.7-7

Комплект:2

Примечание:

№ на схеме:19

Наименование:План-шайба

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:20

Наименование:План-шайба

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:21

Наименование:Стопорный винт

Каталожный номер:Z150.10.7-4

Комплект:4

Примечание:

№ на схеме:22

Наименование:Пластина

Каталожный номер:ZL50.10.7-5 A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Гибкий вал

Каталожный номер:ZL50E.7.1.17.2

Комплект:2

Примечание:

№ на схеме:24

Наименование:Гайка М18х1.5

Каталожный номер:GB808-88

Комплект:

Примечание:

№ на схеме:25

Наименование:План-шайба 18

Каталожный номер:GB97.1-85

Комплект:4

Примечание:
