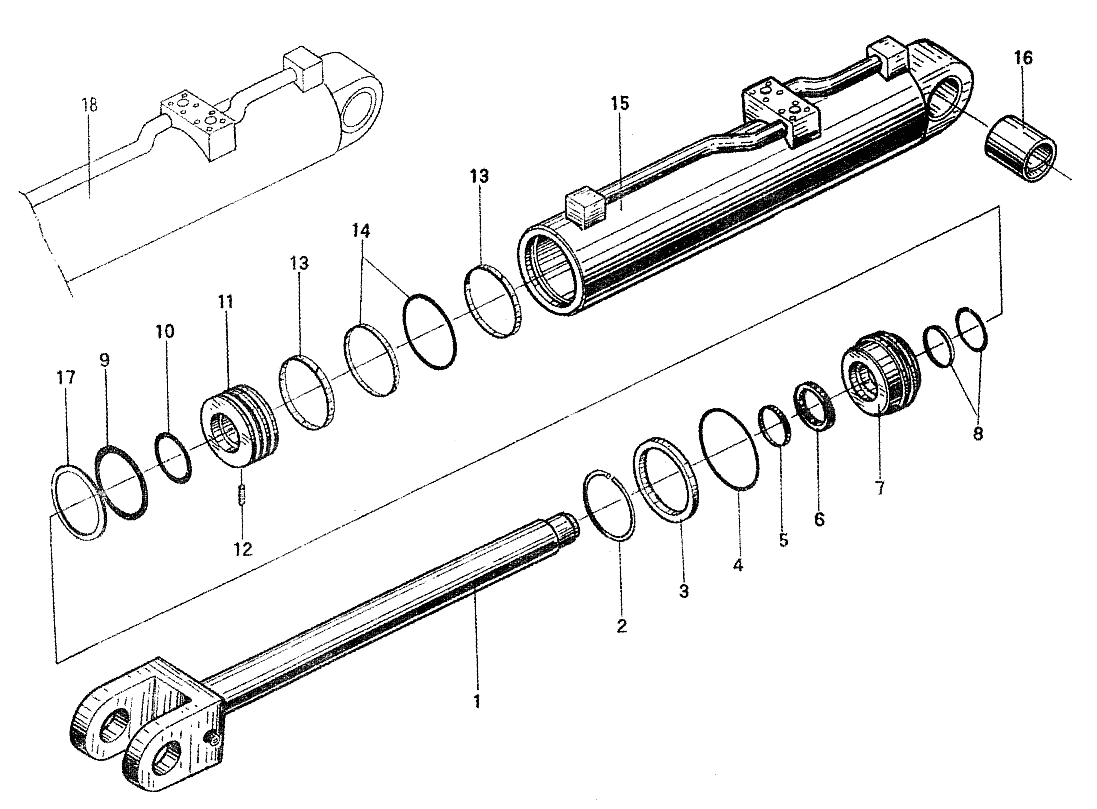

Левый (правый) цилиндр подъема

← Цилиндр наклона Рабочее оборудование →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шток поршня

Каталожный номер:ZL50E.7.1.3.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кольцевая крышка 140

Каталожный номер:GB894.1-86

Комплект:1

Примечание:

№ на схеме:3

Наименование:Пружинное кольцо

Каталожный номер:ZL50E.7.1.3-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Кольцевая крышка 165

Каталожный номер:ZL50E.7.1.3-2

Комплект:1

Примечание:

№ на схеме:5

Наименование:Уплотнительное кольцо 80

Каталожный номер:GB10708.3-89

Комплект:1

Примечание:

№ на схеме:6

Наименование:Кольцо 80х95х11.5

Каталожный номер:JB/JQ22101-87

Комплект:1

Примечание:

№ на схеме:7

Наименование:Направляющая муфта

Каталожный номер:ZL50E.7.1.3-3

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ступенчатое уплотнительное кольцо d80

Каталожный номер:S-55013

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо 160х5.7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:10

Наименование:Кольцо 85х3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:11

Наименование:Поршень

Каталожный номер:ZL50.10.2.6

Комплект:1

Примечание:

№ на схеме:12

Наименование:Винт м12х45

Каталожный номер:GB79-85

Комплект:1

Примечание:

№ на схеме:13

Наименование:Поддерживающее кольцо

Каталожный номер:ZL50.10.2-7

Комплект:2

Примечание:

№ на схеме:14

Наименование:Кольцо d160

Каталожный номер:S-55044

Комплект:1

Примечание:

№ на схеме:15

Наименование:Цилиндрический корпус (правый)

Каталожный номер:Z5G7.1.3.1A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Выравнивающая втулка

Каталожный номер:ZL50E.7.1.3-7

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцевая крышка А160х2

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:18

Наименование:Цилиндрический корпус (левый)

Каталожный номер:Z5G7.1.24.1A

Комплект:1

Примечание:
