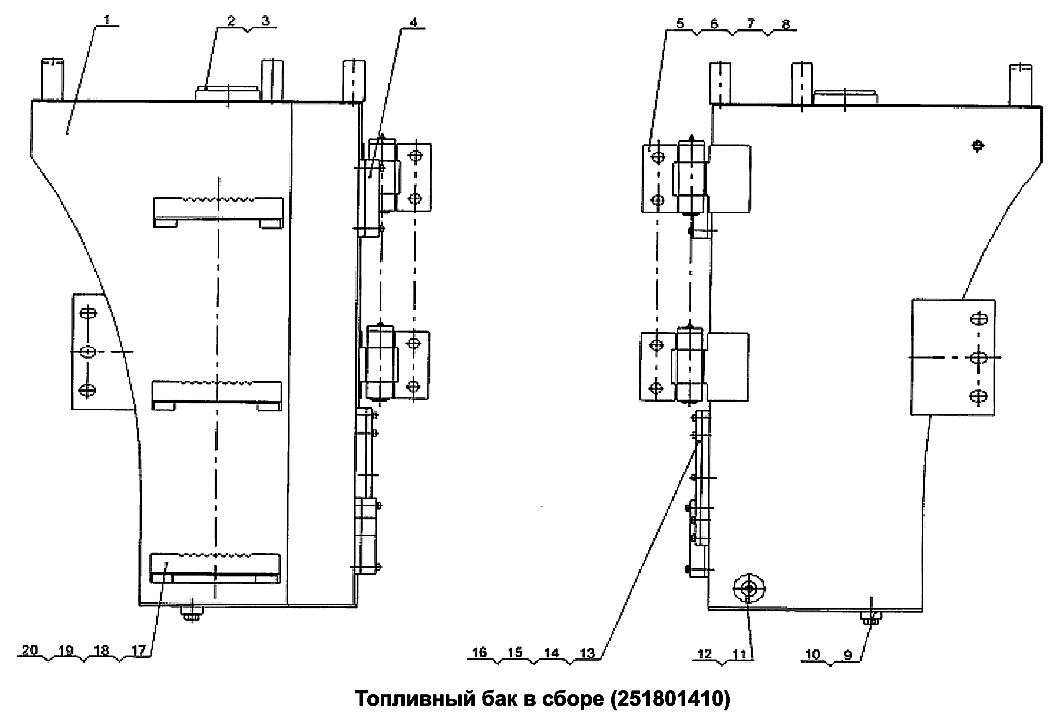

Топливный бак в сборе 251801410

← Радиатор в сборе 800101430-101276 Педаль акселератора 252100842 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Housing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel Filter

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap for Oil Feed Port

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal Washer

Каталожный номер:250200620

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil Lever Indicator

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:Pin Shaft

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grease Cup M10x1

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hinge

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Наименование:Snap Ring

Каталожный номер:GB894.1-86

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M16x25

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal Washer 16

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuel Filter Assy. XGXL5-10x100

Каталожный номер:100099/101330

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal Washer 45

Каталожный номер:JB/T982-1977

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber Washer

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x25

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:17

Наименование:Pedal

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M12x25

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:2

Примечание:
