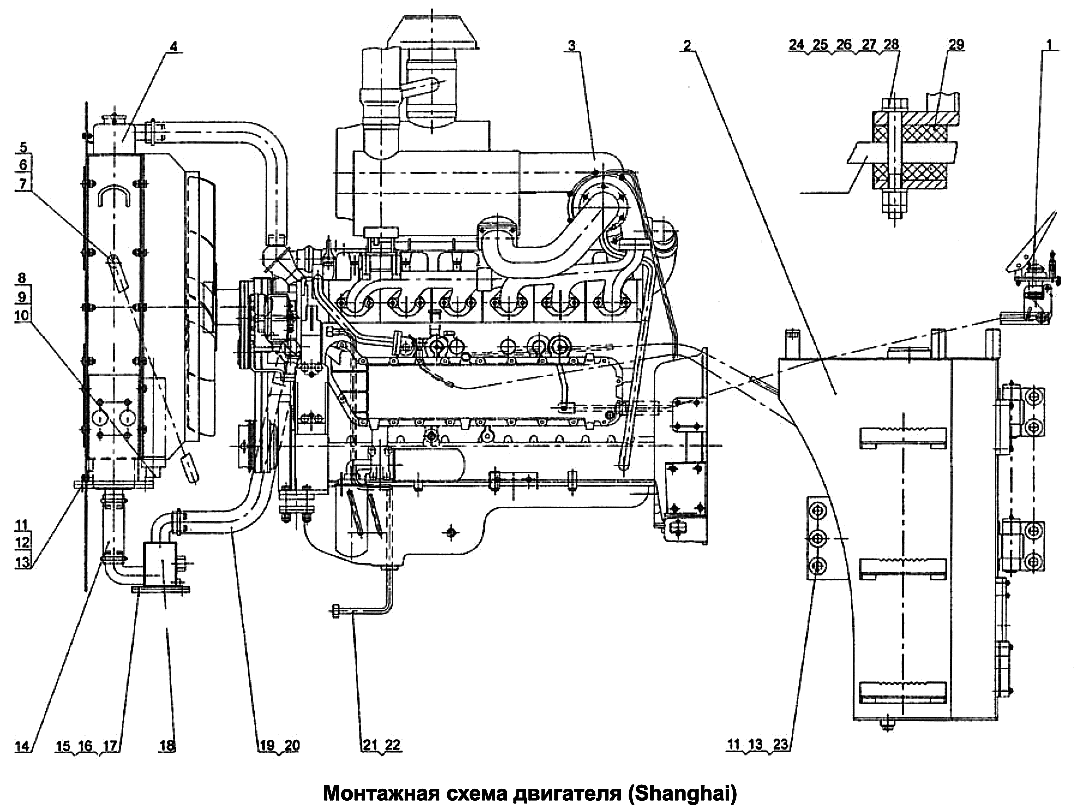

Монтажная схема двигателя

← Общий вид Радиатор в сборе 800101430-101302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Engine

Каталожный номер:WD10G220E1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Engine Water Outlet Pipe

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator Assy. XGCX01-78

Каталожный номер:101302/101276

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M16x45

Каталожный номер:GB/T5783-2000

Комплект:11

Примечание:

№ на схеме:8

Наименование:Washer 16

Каталожный номер:GB/T93-1987

Комплект:11

Примечание:

№ на схеме:9

Наименование:Washer 16

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:10

Наименование:Water Pipe

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x25

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:14

Наименование:Oil Radiator XGYS01-13

Каталожный номер:101038/101500

Комплект:1

Примечание:

№ на схеме:15

Наименование:Engine Water Inlet Pipe

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Shock Absorber Upper Bushing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shock Absorber Lower Bushing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M14x110

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M14

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:20

Наименование:Compressor Air Outlet Pipe

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal Washer

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 16

Каталожный номер:GB/T96.1-2002

Комплект:7

Примечание:
