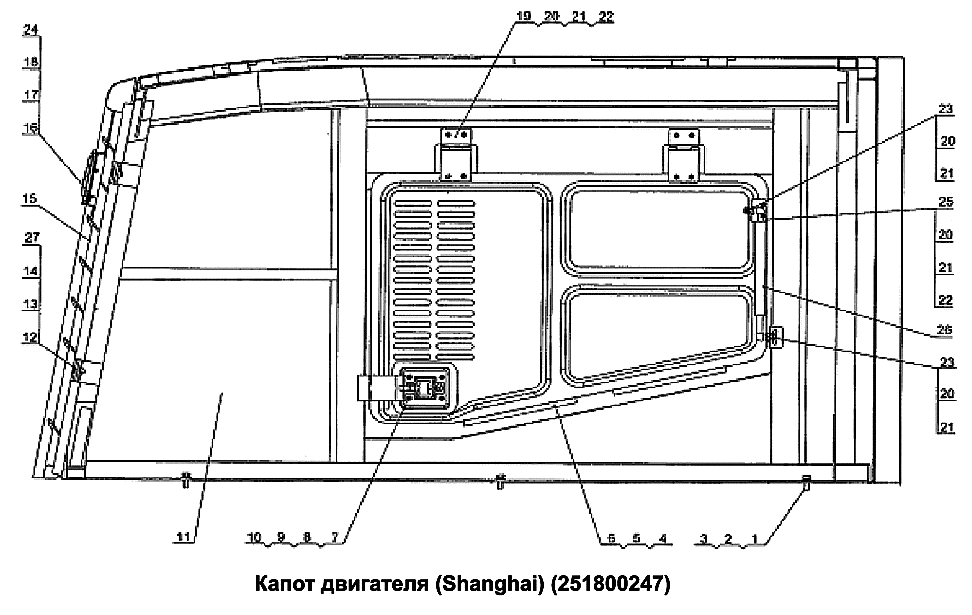

Капот двигателя Shanghai(251800247)

← Электрическая система Капот двигателя Shanghai(251800254) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x35

Каталожный номер:GB/T5783-2000

Комплект:6

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:GB/T93-1987

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:6

Примечание:

№ на схеме:4

Наименование:Left Door Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right Door Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Door Seal Strip L=4100mm

Каталожный номер:JT-03A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 6

Каталожный номер:GB/T97.1-2002

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 6

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M6x16

Каталожный номер:GB/T5783-2000

Комплект:8

Примечание:

№ на схеме:10

Наименование:Door Lock

Каталожный номер:182

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hood Weld Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M10x30

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:15

Наименование:Rear Hood

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 5

Каталожный номер:GB/T97.1-2002

Комплект:3

Примечание:

№ на схеме:17

Наименование:Washer 5

Каталожный номер:GB/T93-1987

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut M5

Каталожный номер:GB/T6170-2000

Комплект:3

Примечание:

№ на схеме:19

Наименование:Door Hinge

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:GB/T97.1-2002

Комплект:24

Примечание:

№ на схеме:21

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:24

Примечание:

№ на схеме:22

Наименование:Bolt M8x20

Каталожный номер:GB/T5783-2000

Комплект:20

Примечание:

№ на схеме:23

Наименование:Nut M8

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:24

Наименование:Symbol

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Door Pneumatic Lift Support

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pneumatic Lifting bar

Каталожный номер:QD19-510X165X400N-AA

Комплект:2

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:
