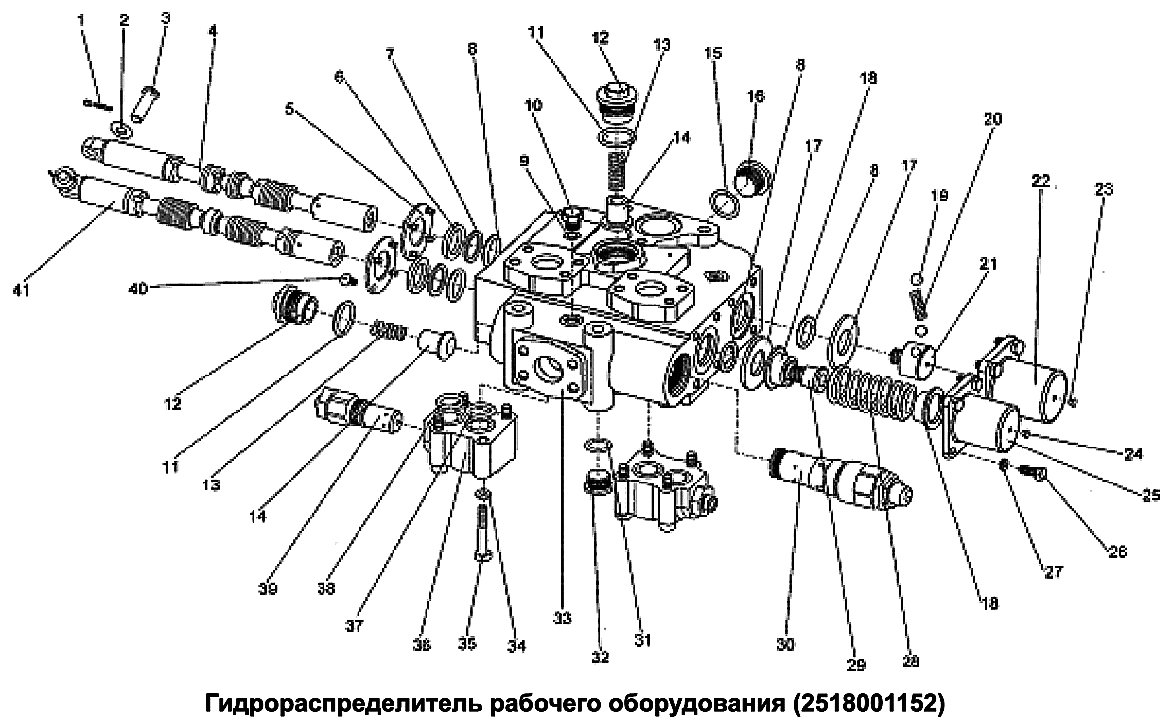

Гидрораспределитель рабочего оборудования 2518001152

← Гидроцилиндр рулевого управления Рабочий механизм ковша →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coeter 4x20

Каталожный номер:GB/T91-2000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:GB/T97.2-2002

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:DF-32-01

Комплект:2

Примечание:

№ на схеме:4

Наименование:Boom Valve Bar

Каталожный номер:GDF-32lll-03a

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plank

Каталожный номер:GDF-32-04

Комплект:2

Примечание:

№ на схеме:6

Наименование:Dust Ring CK28

Каталожный номер:CK28

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:GDF-32-02

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-Ring 27.7x3.55

Каталожный номер:GB/T3452.1-1982

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-Ring 11.8x2.1

Каталожный номер:GB/T3452.1-1982

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw Plug For Pressure Measuring Port

Каталожный номер:GDF-32-18

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-Ring 31.5x3.55

Каталожный номер:GB/T3452.1-1982

Комплект:2

Примечание:

№ на схеме:12

Наименование:One Way Valve Seal

Каталожный номер:GDF-32-05

Комплект:2

Примечание:

№ на схеме:13

Наименование:One Way Valve Spring

Каталожный номер:GDF-32-07

Комплект:2

Примечание:

№ на схеме:14

Наименование:One Way Valve

Каталожный номер:GDF-32-08

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-Ring 32x3.1

Каталожный номер:GB1-1235-76

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw Plug

Каталожный номер:DF-32-20A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plank

Каталожный номер:GDF-32-09A

Комплект:2

Примечание:

№ на схеме:18

Наименование:Spring Seal

Каталожный номер:GDF-32-11

Комплект:2

Примечание:

№ на схеме:19

Наименование:Steel Ball 7/16"

Каталожный номер:GB/T308-1977

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:407428

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring Seal

Каталожный номер:GDF-32-15

Комплект:1

Примечание:

№ на схеме:22

Наименование:End Cap

Каталожный номер:GDF-32-14B

Комплект:1

Примечание:

№ на схеме:23

Наименование:End Cap Rubber Plug

Каталожный номер:GDF-32-20

Комплект:1

Примечание:

№ на схеме:24

Наименование:End Cap Rubber Plug

Каталожный номер:GDF-32-19

Комплект:1

Примечание:

№ на схеме:25

Наименование:End Cap

Каталожный номер:GDF-32-12B

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x20

Каталожный номер:GB/T21-1976

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer 8

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:28

Наименование:Return Spring

Каталожный номер:GDF-32-16

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring Seal

Каталожный номер:GDF-32-10a

Комплект:1

Примечание:

№ на схеме:30

Наименование:Safety Valve

Каталожный номер:DFx-23-09

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-Ring 21.2x2.65

Каталожный номер:GB/T3452.1-1982

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw Plug

Каталожный номер:GDF-32-18B

Комплект:1

Примечание:

№ на схеме:33

Наименование:Main Valve Body

Каталожный номер:GDF-32-01C

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 10

Каталожный номер:GB/T93-1987

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bolt M10x60

Каталожный номер:GB/T5782-2000

Комплект:8

Примечание:

№ на схеме:36

Наименование:Over Load Valve

Каталожный номер:ZL50106C1-01

Комплект:2

Примечание:

№ на схеме:37

Наименование:O-Ring 32x3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-Ring 28x3.1

Каталожный номер:GB1235-76

Комплект:2

Примечание:

№ на схеме:39

Наименование:Over Load Valve

Каталожный номер:YBF-01

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M6x11

Каталожный номер:GB/T67-2000

Комплект:8

Примечание:

№ на схеме:41

Наименование:Titl Valve Bar

Каталожный номер:GDF-32lll-06a

Комплект:1

Примечание:
