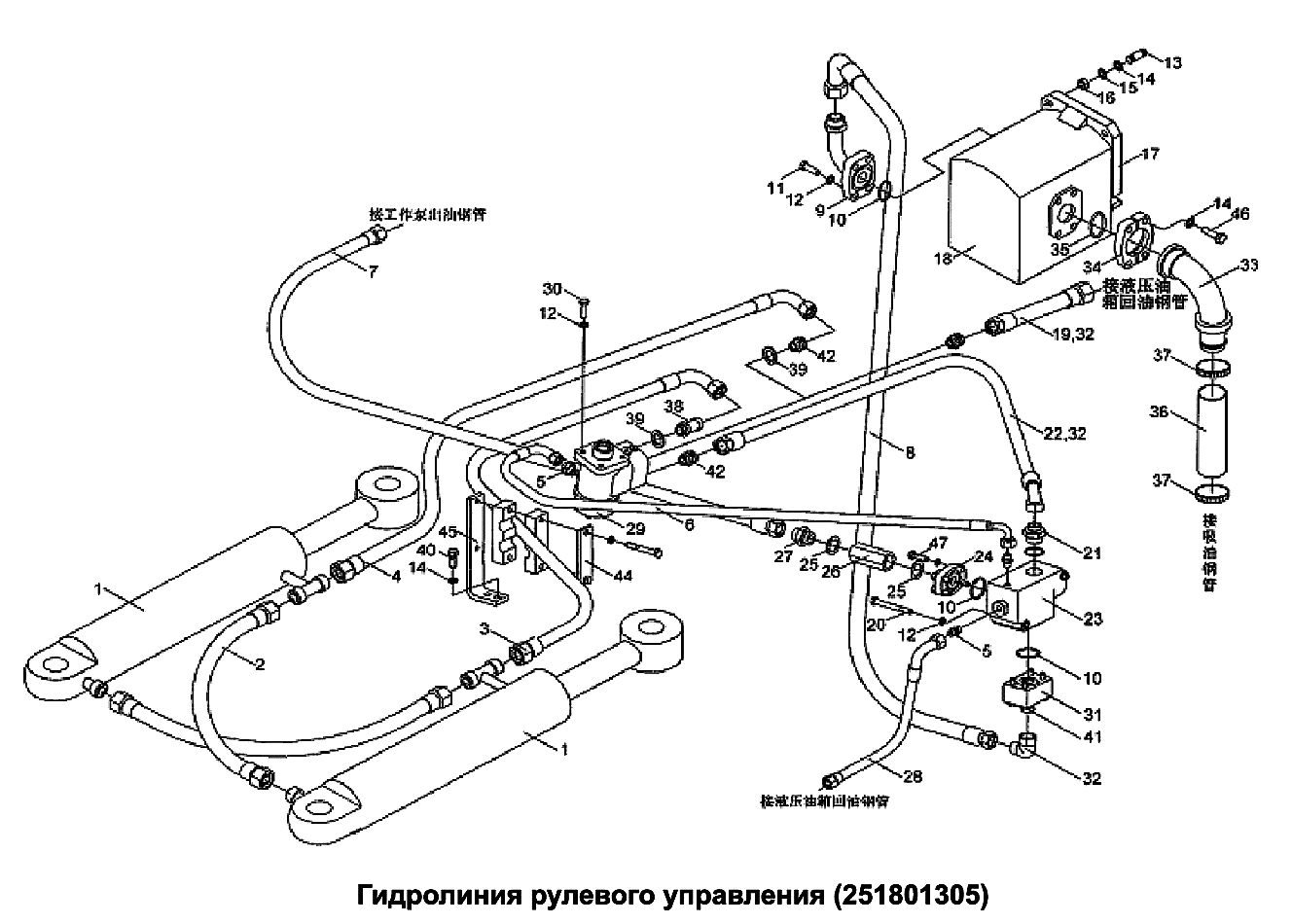

Гидролиния рулевого управления 251801305

← Органы управления рабочим оборудованием 251801211 Бак гидравлический 251801306 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering Cylinder XGYG01-042

Каталожный номер:3030/101210/101512

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose Assy.

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:I08LM12X1.5ED

Комплект:3

Примечание:

№ на схеме:6

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil Outlet Pipe for Steering Pump

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-Ring 40x3.55

Каталожный номер:GB/T3452.1-1992

Комплект:3

Примечание:

№ на схеме:11

Наименование:Bolt M8x35

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:12

Наименование:Lock Washer 10

Каталожный номер:GB/T93-1987

Комплект:18

Примечание:

№ на схеме:13

Наименование:Bolt M12x35

Каталожный номер:GB/T899-1988

Комплект:4

Примечание:

№ на схеме:14

Наименование:Lock Washer 12

Каталожный номер:GB/T93-1987

Комплект:10

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:GB/T97.1-2002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Nut M12

Каталожный номер:GB/T6170-2000

Комплект:4

Примечание:

№ на схеме:17

Наименование:Seal Packing

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steering Pump CBGJ2080H

Каталожный номер:100015/101080/101107

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x90

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flow Control Valve

Каталожный номер:101534/101537

Комплект:1

Примечание:

№ на схеме:24

Наименование:Joint Block

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 27

Каталожный номер:Q/SC1294-2004

Комплект:2

Примечание:

№ на схеме:26

Наименование:One-Way Valve S15A3/2

Каталожный номер:100697/101534

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose Assy.

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:29

Наименование:Steering Control Unit TLF1-E1000C

Каталожный номер:101505/101537

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10X65

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:

№ на схеме:31

Наименование:Joint Block

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:LH18L

Комплект:4

Примечание:

№ на схеме:33

Наименование:Oil Suction Tube of Steering Pump

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:34

Наименование:Split Flange

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-Ring 42.5x3.55

Каталожный номер:GB/T3452.1-1992

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose B38x470

Каталожный номер:GB/T8406-2001

Комплект:1

Примечание:

№ на схеме:37

Наименование:Dual Steel Wire Clamp 50-55

Каталожный номер:JB/T3616.1

Комплект:2

Примечание:

№ на схеме:38

Наименование:Connector

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer 20

Каталожный номер:Q/SC1294-2004

Комплект:4

Примечание:

№ на схеме:40

Наименование:Bolt M12X30

Каталожный номер:GB/T5782-2000

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bolt M10X55

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:I18LM20X1.5ED

Комплект:2

Примечание:

№ на схеме:43

Наименование:Screw M10x30

Каталожный номер:GB/T70.1-2000

Комплект:4

Примечание:

№ на схеме:44

Наименование:Pipe Clamp

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:45

Наименование:Plank

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M12x35

Каталожный номер:GB/T5783-2000

Комплект:4

Примечание:
