Ресивер Z3.12.11A

← Система торможения LW330F(II).12 Стояночный тормоз Z3.13 →

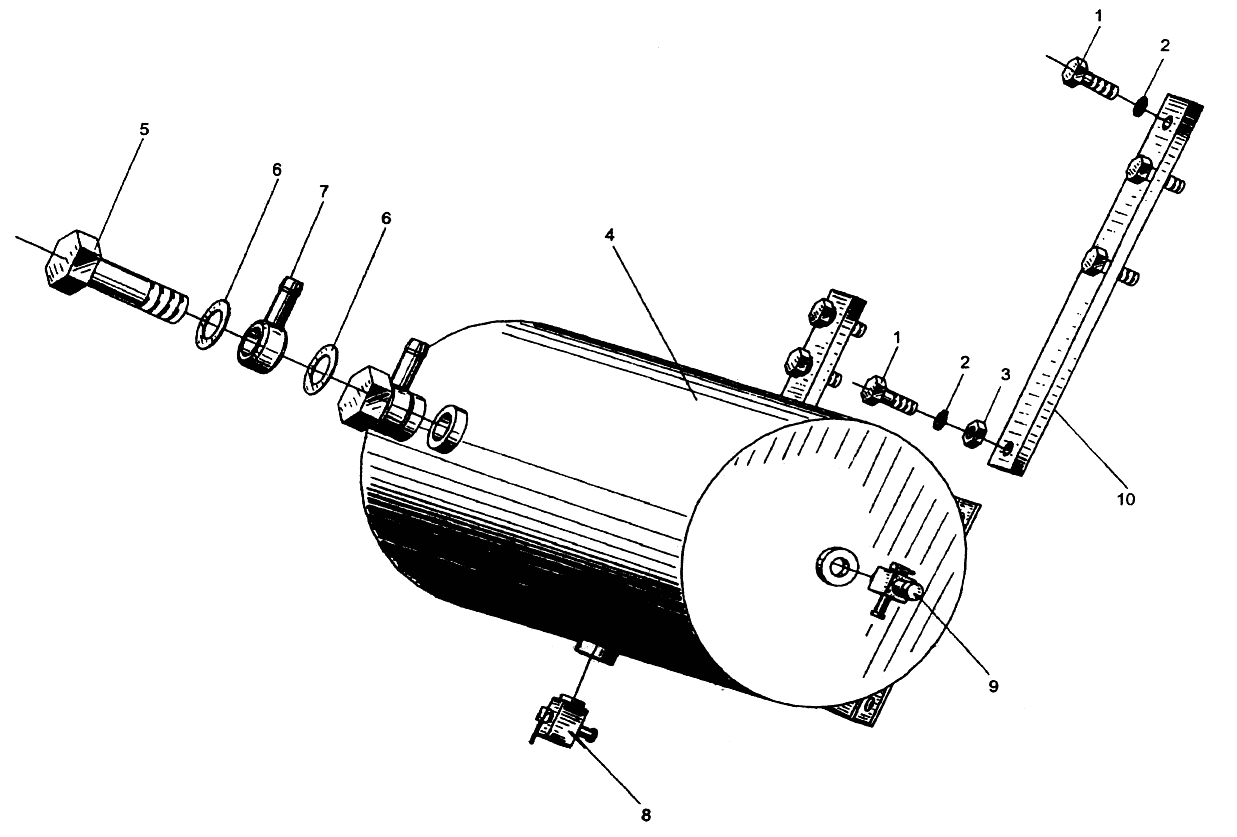

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:2

Наименование:Шайба

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:3

Наименование:Гайка

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:Резервуар для воздуха

Каталожный номер:Z3.12.11A.1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:ZL40.12.5-1

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:GB982-77

Комплект:4

Примечание:

№ на схеме:7

Наименование:Стык

Каталожный номер:ZL40.12.9-4

Комплект:2

Примечание:

№ на схеме:8

Наименование:Клапан для выпуска воды

Каталожный номер:CA10

Комплект:1

Примечание:

№ на схеме:9

Наименование:Клапан дополнительного впуска воздуха

Каталожный номер:ZL40.12.6.4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Закрепленная панель

Каталожный номер:Z3.12.11A-1

Комплект:2

Примечание:
